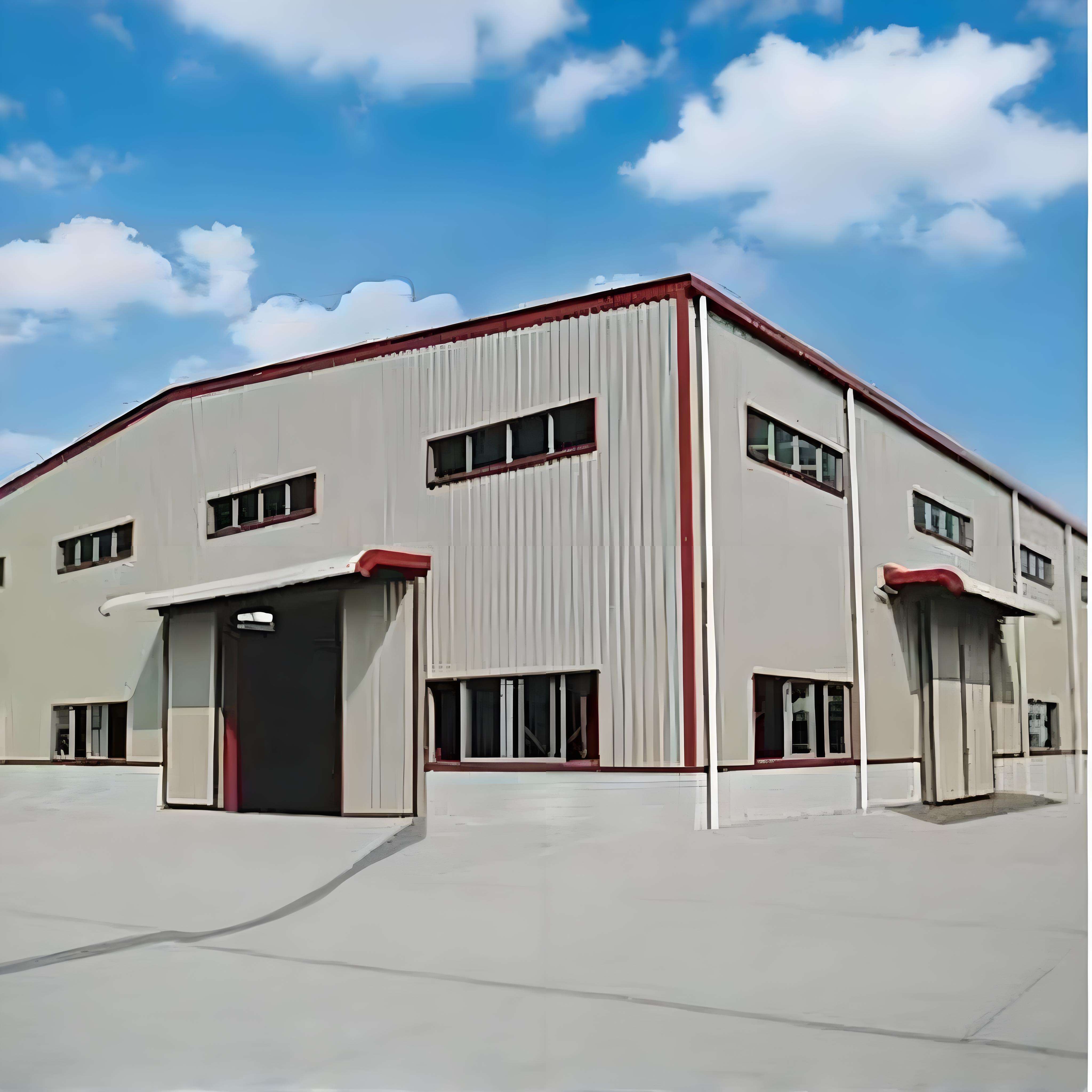

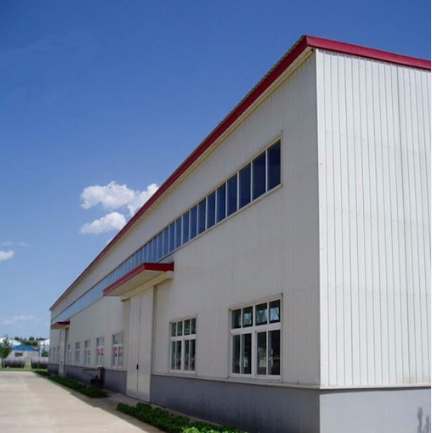

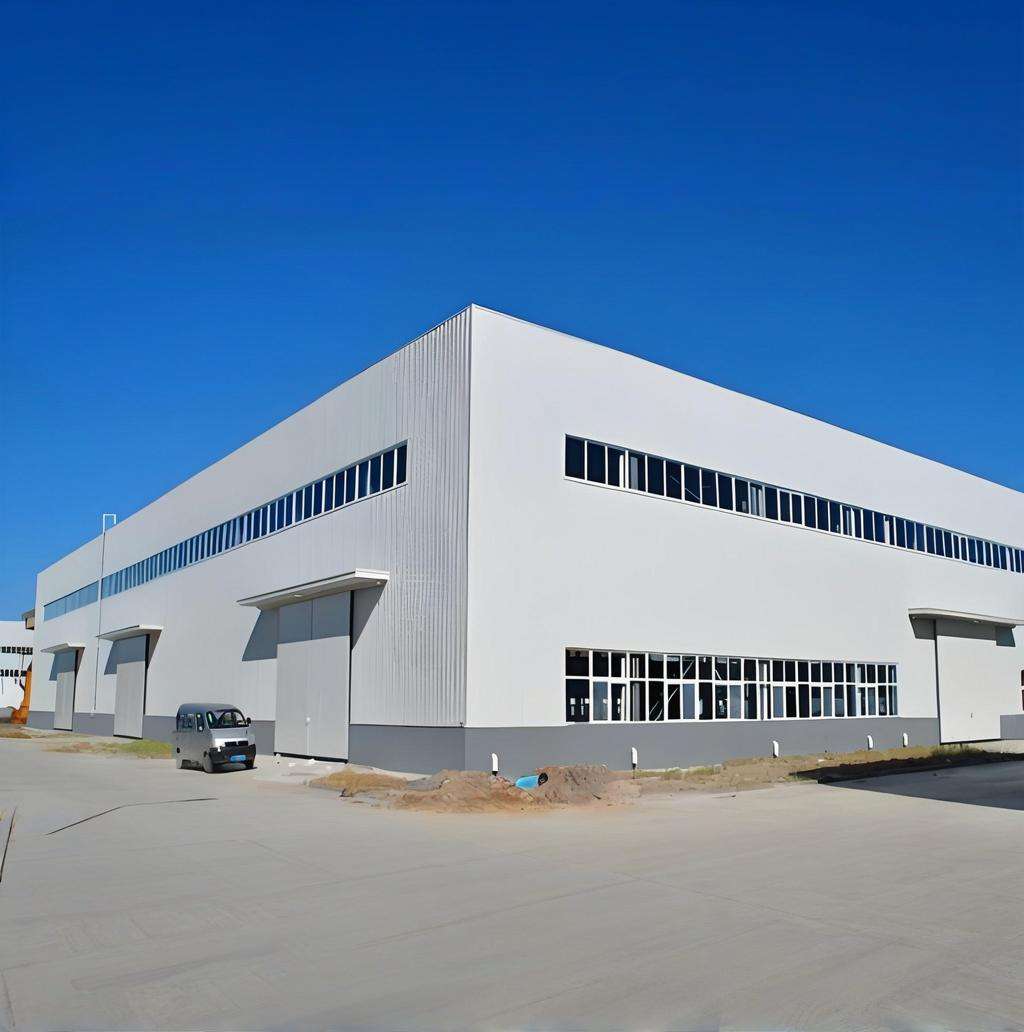

مستودع الصلب الحديث: مصنع معياري مسبق الصنع، سقيفة صناعية منخفضة التكلفة

فن وعلم مستودعات وورش الهياكل الفولاذية: تنوع التصميم وحكمة التطبيق مقدمة: إطار الحضارة الحديثة تشكل الهياكل الفولاذية العمود الفقري الحرفي والمجازي للهندسة المعمارية والبنية التحتية المعاصرة. من ناطحات السحاب الشاهقة إلى الهياكل العامة المبتكرة، فإن المزيج الفريد من القوة والتنوع والتكيف للفولاذ مكّن المهندسين من تحويل الرؤى الطموحة إلى واقع ملموس. تجمع هذه المقالة عقودًا من الخبرة العالمية في هياكل الفولاذ، مع فحص كل من فلسفات التصميم الراسخة والناشئة التي تستمر في دفع حدود ما هو ممكن هيكليًا.

----------------------------------------------------------------------------------------------------------------------------------

1. أنظمة هيكلية: تصميم أطر مخصصة للوظيفة

يحدد اختيار النظام الهيكلي بشكل أساسي سلوك المبنى تحت الأحمال. توفر الهندسة الحديثة عدة طرق متطورة:

*أطر مقاومة العزوم: تتميز بوصلات عارضة-عمود صلبة تقاوم الدوران، تستفيد هذه الأطر من الاستمرارية المتأصلة لنقل كل من الأحمال الرأسية والجانبية. مثالية للمباني متوسطة الارتفاع التي تتطلب مخططات أرضية مرنة، يعتمد أداؤها بشكل كبير على تصميم الوصلات. يوضح فندق تشانغفو بالاس في بكين بارتفاع 91 مترًا (1987) هذا النظام، حيث حقق نسبة انحراف قصوى تبلغ 1/337 على الرغم من مظهره النحيف. من الجدير بالذكر أن مصمميه اختاروا هذا النظام عوضًا عن بديل إطار مدعم أكثر صلابة لإعطاء الأولوية لبساطة البناء 8. *أطر مدعمة:  إدخال أعضاء قطرية يحول الكفاءة الهيكلية:   *دعامات متحدة المركز: مسارات تحميل مباشرة تتعامل مع قوى زلزالية عالية بشكل اقتصادي ولكنها معرضة لخطر الانبعاج تحت الأحمال القصوى.  مثالية للمنشآت الصناعية حيث المرونة ليست أساسية 2.    *دعامات غير متحدة المركز: روابط متعمدة الإزاحة تعمل كـ "صمامات" مرنة تنتج أولاً أثناء الزلازل، لحماية الأعضاء الأساسية. يبدد التشوه المحسوب في جزء العارضة (α) الطاقة، مما يجعل هذا النظام المعيار الذهبي في المناطق عالية الزلازل 2.       *دعامات غير مركزية: متغير مبتكر حيث تتعمد الدعامات المتقاطعة عدم المحاذاة، مما يخلق تأثير تليين محكم يقلل من قوى الإدخال الزلزالية - مثالي للأرضيات المفتوحة في مساحات البيع بالتجزئة أو الردهات 2.*أنظمة هجينة:  يجمع بين الأطر مع جدران القص أو النوى يوفر حلولاً متوازنة. يستخدم برج شنغهاي (632م) إطارًا ضخمًا مع دعامات خارجية - تعمل الأعمدة الفائقة المركبة من الفولاذ والخرسانة وحزم الحزام مع نواته لمقاومة دوامات الرياح المعقدة،  مبينًا كيف يمكن للهجنة تمكين ارتفاعات قياسية 8.

جدول: دليل اختيار نظام الإطار الفولاذينوع النظامالحد الأقصى العملي للارتفاعالتحكم في الانحراف الجانبيالتطبيقات المثاليةإطار العزوم30 طابقًامتوسطالمكاتب، المستشفيات دعامات متحدة المركز40 طابقًاعالٍالصناعية، مراكز البيانات دعامات غير متحدة المركز50 طابقًااستثنائيالطوابق العالية، مناطق زلزاليةهجين (نواة + إطار)100+ طابقفائقالأبنية فائقة الارتفاع

----------------------------------------------------------------------------------------------------------------------------------

2. دراسات حالة أيقونية: دروس من مشاريع رائدة

أ. "سقيفة الدراجات التفاح" - هولندا (2010)توضح هذه المظلة الهيكلية المبتكرة مع هندستها المعقدة كيف يمكن للتصميم البارامتري تمكين الأشكال الهندسية المعقدة:

*إطار حلزوني: خمس عوارض حلزونية صاعدة تخلق غلافًا مستقرًا ذاتيًا، يحمل 60% من الأحمال الرأسية من خلال العمل المحوري.

*تصميم عقدة مبتكر: وصلات براغي مخصصة (غير ملحومة) وازنت تكاليف العمالة الهولندية. على الرغم من تحديدها لمنع التعشيش، إلا أن الطيور ما زالت تستعمر التجاويف - درس في التصميم لجميع التفاعلات البيئية 1.

*تآزر البرمجيات: تعامل SCIA Engineer مع التحليل العنصري الأساسي، بينما فاز التفصيل الآلي لـ Tekla بجوائز - مما يثبت قيمة التكامل الرقمي في تصنيع المكونات غير المنتظمة 1.

ب. أطر البوابة المزدوجة - اختراع صناعيتطورت أطر البوابة الفولاذية المشكلة على البارد بشكل كبير مع تكوينات متعددة:*أعمدة داخلية نحيلة: تحت الأحمال الرأسية المتماثلة، تواجه الأعمدة الداخلية عزومًا قريبة من الصفر، مما يتيح تصاميم أكثر رشاقة. تحت الرياح، مع ذلك، تحمل الأطراف الخارجية الصلبة أكثر من 80% من القوى الجانبية، مما يكشف سبب حاجة الوصلات الداخلية إلى تفصيل متخصص مثل تكوينات ECT-1/2 4.

*كفاءة التكلفة: عمود داخلي واحد يخدم حيزين، مما يقلل من الأساسات/الوصلات. وفر مستودع 30م × 100م 19% من أطنان الفولاذ مقارنة بإطارين منفردين 4.

----------------------------------------------------------------------------------------------------------------------------------

3. تصميم الوصلات: حيث تلتقي النظرية بالواقع

تحدد الوصلات سلامة الهيكل أكثر من أي عضو. تتناول التطورات التحديات الزلزالية والتصنيعية:*الطرق التقليدية:

*وصلات برشام: تسمح بتعديلات ميدانية ولكنها تتطلب تحكمًا صارمًا في الانزلاق.    *وصلات ملحومة: توفر استمرارية ولكنها معرضة لخطر الكسور الهشة إذا فشلت الإجراءات.

*ابتكارات زلزالية:  حققت وصلات مركبة من صفائح فولاذية مموجة (بحث 2023) نسب تخميد 0.206 وعوامل مرونة 3.67 من خلال إجبار المفاصل البلاستيكية على العوارض - مما يتحقق من مبادئ "وصلات قوية، أعضاء ضعيفة" 7.

*عقد آلية: قامت وحدات الماكرو لمشروع Apple لـ Tekla بتوحيد أكثر من 5000 نمط برغي فريد - مما قلص وقت التفصيل بنسبة 70%

جدول: مقارنة أداء الوصلاتنوع الوصلةكفاءة القوةسرعة البناءملاءمة زلزاليةلحام تقليدي95%بطيءمتوسطبراغي عالية القوة85% سريعجيدمركب مموج110%*متوسطممتازنسبة إلى سعة إنتاج العضو

----------------------------------------------------------------------------------------------------------------------------------

4. حدود ناشئة: أنظمة خفيفة الوزن ومستدامة

أ. إطار فولاذي خفيف (LSF)تهيمن المقاطع المشكلة على البارد (C≤4مم) الآن على البناء منخفض/متوسط الارتفاع:*السرعة والدقة: تقلل المسامير المثقوبة مسبقًا/الخدمات أوقات البناء بنسبة 40% مقارنة بالخرسانة 10.

*الاستدامة: أُطر قابلة لإعادة التدوير بنسبة 100% مع عزل حشو تحقق معايير البيت السلبي.

*مشروع محافظة جيلان: استخدم إعادة الإعمار بعد الزلزال في إيران LF لوزنه 1/3 من البناء، مما قلل تكاليف الأساسات في التربة الضعيفة 10.

ب. التصنيع الآلي والذكاء الاصطناعي*يقلل التحسين الخوارزمي الآن من أطنان الفولاذ في العقد المعقدة بنسبة 15-25%.

*توفر خلايا اللحام الآلي جودة متسقة حيث توجد فجوات في المهارات اليدوية.

----------------------------------------------------------------------------------------------------------------------------------

5. فن توقع السلوك الواقعي

بخلاف الرموز، يتجنب الحدس الخبير المزالق:*أعشاش الطيور كحالات تحميل: استضافت الأعضاء المجوفة في مشروع Apple الطيور بشكل غير متوقع - مما دفع التصاميم المستقبلية إلى دمج حواجز الآفات 1.

*اقتصاديات الأساسات: تتيح أُطر LFS الأخف بنسبة 60% أرصفة أرخص في التربة الضعيفة - توفير خفي غالبًا ما يتم تجاهله.

*وصول الصيانة: تمثل مخمدات برج شنغهاي القابلة للتفتيش تصميمًا لسهولة الاستخدام طوال العمر.

----------------------------------------------------------------------------------------------------------------------------------

الخاتمة: الإطار المستقبليتواصل الهياكل الفولاذية التطور من خلال تقدم متبادل في علوم المواد، التصميم الحسابي، والبراغماتية الإنشائية. مع اكتساب اتجاهات مثل أنظمة القياس الخفيف الآلية والتصميم الزلزالي القائم على الأداء زخمًا، يجب على المهندسين الموازنة بين الابتكار والدروس المنقوشة في الهياكل السابقة - أحيانًا حرفيًا، من خلال الطيور المتعششة. ستركز الحقبة التالية ليس فقط على القوة والكفاءة، ولكن على المرونة، التكيف، والاستدامة، مما يضمن بقاء الفولاذ رفيق البناء الأكثر تنوعًا للإنسانية.
