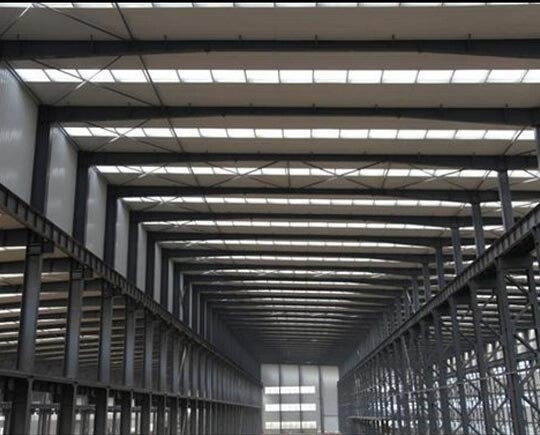

إطار فولاذي ثقيل للمستودعات: لحام ASTM، مستودع/ورشة صناعية

خدمة تصنيع وتجهيز مستودعات وورش عمل هيكلية فولاذية ثقيلة حسب المواصفة القياسية ASTM

فن وعلم مستودعات وورش العمل الهيكلية الفولاذية: تنوع التصميمات وحكمة التطبيق مقدمة: إطار الحضارة الحديثة تشكل الهياكل الفولاذية العمود الفقري الحرفي والمجازي للعمارة والبنية التحتية المعاصرة. من ناطحات السحاب الشاهقة إلى المنشآت العامة المبتكرة، فإن المزيج الفريد للقوة والتنوع والتكيف الذي يتمتع به الفولاذ مكّن المهندسين من تحويل الرؤى الطموحة إلى واقع ملموس. يجمع هذا المقال عقودًا من الخبرة العالمية في مجال الهياكل الفولاذية، مع التركيز على فلسفات التصميم الراسخة والناشئة التي تواصل توسيع حدود ما هو ممكن إنشائيًا.

----------------------------------------------------------------------------------------------------------------------------------

1. أنظمة هيكلية: تخصيص الأطر حسب الوظيفة

يحدد اختيار النظام الهيكلي بشكل أساسي سلوك المبنى تحت الأحمال. توفر الهندسة الحديثة العديد من المناهج المتطورة:

*أطر مقاومة العزوم: تتميز باتصالات صارمة بين العوارض والأعمدة تقاوم الدوران، وتستفيد هذه الأطر من الاستمرارية الكامنة لنقل الأحمال الرأسية والأفقية. مثالية للمباني متوسطة الارتفاع التي تتطلب مخططات أرضية مرنة، ويعتمد أداؤها بشكل كبير على تصميم الوصلات. يوضح فندق تشانغفو بالاس في بكين (بارتفاع 91 مترًا، 1987) هذا النظام، حيث حقق نسبة انحراف قصوى تبلغ 1/337 على الرغم من مظهره النحيف. ومن الجدير بالذكر أن مصمميه اختاروا عمدًا هذا النظام بدلاً من نظام الإطار المدعم الأكثر صلابة لإعطاء الأولية لتبسيط البناء 8. *أطر مدعمة:  إدخال عناصر قطرية يحول الكفاءة الهيكلية:   *دعامات مركزية: مسارات تحميل مباشرة تتعامل مع قوى زلزالية عالية بشكل اقتصادي ولكنها معرضة لخطر الانبعاج تحت الأحمال القصوى. مثالية للمنشآت الصناعية حيث المرونة ليست أولوية 2.    *دعامات غير مركزية: روابط متعمدة الإزاحة تعمل كـ"صمامات" مرنة تبدأ في الانزياح أولاً أثناء الزلازل، مما يحمي العناصر الرئيسية. يبدد التشوه المحسوب في جزء العارضة (α) الطاقة، مما يجعل هذا النظام المعيار الذهبي في المناطق عالية الزلزالية 2.       *دعامات خارج المركز: متغير مبتكر حيث تتقاطع الدعامات بشكل متعمد دون محاذاة، مما يخلق تأثير تليين محكم يقلل من قوى المدخلات الزلزالية - مثالي للأرضيات المفتوحة في مساحات البيع بالتجزئة أو الردهات 2.*أنظمة هجينة:  الجمع بين الأطر والجدران القصية أو النواة يوفر حلولاً متوازنة. يستخدم برج شنغهاي (632 مترًا) إطارًا ضخمًا مع دعامات خارجية - تعمل الأعمدة الفائقة المركبة من الفولاذ والخرسانة وحزم الحزام مع نواته لمقاومة الدوامات الهوائية المعقدة، مما يوضح كيف يمكن للهجنة تحقيق ارتفاعات قياسية 8.

جدول: دليل اختيار نظام الهيكل الفولاذينظام النوعالارتفاع العملي الأقصىالتحكم في الانحراف الجانبيالتطبيقات المثاليةإطار عزوم30 طابقًامتوسطالمكاتب، المستشفياتدعامات مركزية40 طابقًاعالٍصناعي، مراكز البياناتدعامات غير مركزية50 طابقًااستثنائيالارتفاعات العالية، مناطق زلزاليةهجين (نواة + إطار)100+ طابقفائق الارتفاعالمباني فائقة الطول

----------------------------------------------------------------------------------------------------------------------------------

2. دراسات حالة بارزة: دروس من مشاريع رائدة

أ. "سقيفة الدراجات التفاح" - هولندا (2010)توضح هذه السقيفة الهيكلية المتقنة والمبتكرة كيف يتيح التصميم البارامتري هندسات معقدة:

*إطار حلزوني: خمسة عوارض حلزونية صاعدة تخلق غلافًا مستقرًا ذاتيًا، يحمل 60% من الأحمال الرأسية من خلال العمل المحوري.

*تصميم عقدة مبتكر: وصلات برشام مخصصة (غير ملحومة) وازنت تكاليف العمالة الهولندية. على الرغم من تحديدها لمنع التعشيش، إلا أن الطيور ما زالت تستعرض التجاويف - درس في التصميم لجميع التفاعلات البيئية 1.

*تآزر البرمجيات: تعامل برنامج SCIA Engineer مع تحليل العناصر المحددة الأساسي، بينما فاز التفصيل الآلي لبرنامج Tekla بجوائز - مما يثبت قيمة التكامل الرقمي في تصنيع المكونات غير المنتظمة 1.

ب. إطارات البوابة المزدوجة - اختراع صناعيتطورت إطارات البوابة الفولاذية المشكلة على البارد بشكل كبير مع تكوينات متعددة الخلايا:*أعمدة داخلية نحيلة: تحت الأحمال الرأسية المتماثلة، تواجه الأعمدة الداخلية عزماً قريباً من الصفر، مما يتيح تصاميم أكثر رشاقة. ومع ذلك، تحت تأثير الرياح، تحمل الخلايا الخارجية الصلبة أكثر من 80% من القوى الجانبية، مما يكشف سبب حاجة الوصلات الداخلية إلى تفصيل متخصص مثل تكوينات ECT-1/2 4.

*كفاءة التكلفة: عمود داخلي واحد يخدم خليتين، مما يقلل من الأساسات/الوصلات. وفر مستودع بمساحة 30م × 100م 19% من وزن الفولاذ مقارنة بإطارات أحادية الخلية المزدوجة 4.

----------------------------------------------------------------------------------------------------------------------------------

3. تصميم الوصلات: حيث تلتقي النظرية بالواقع

تحدد الوصلات سلامة الهيكل أكثر من أي عنصر آخر. تتناول التطورات تحديات الزلازل والتصنيع:*الطرق التقليدية:

*وصلات برشام: تسمح بالتعديلات الميدانية ولكنها تتطلب تحكمًا صارمًا في الانزلاق.    *وصلات ملحومة: توفر الاستمرارية ولكنها معرضة لخطر الكسور الهشة إذا فشلت الإجراءات.

*ابتكارات زلزالية:  حققت وصلات مركبة من صفائح فولاذية مموجة (بحث 2023) نسب تخميد تبلغ 0.206 وعوامل مرونة تبلغ 3.67 عن طريق إجبار المفاصل البلاستيكية على الانتقال إلى العوارض - مما يؤكد مبادئ "وصلات قوية، عناصر ضعيفة" 7.

*عقد آلية: قلصت وحدات الماكرو لمشروع التفاح في برنامج Tekla وقت التفصيل بنسبة 70% من خلال توحيد 5000+ نمط برشام فريد.

جدول: مقارنة أداء الوصلاتنوع الوصلةكفاءة القوةسرعة البناءملاءمة الزلازللحام التقليدي95%بطيءمتوسطبرشام عالي القوة85% سريعجيدمركب مموج110%*متوسطممتازنسبة إلى سعة الخضوع للعنصر

----------------------------------------------------------------------------------------------------------------------------------

4. حدود ناشئة: أنظمة خفيفة الوزن ومستدامة

أ. إطارات فولاذية خفيفة (LSF)تهيمن المقاطع المشكلة على البارد (C≤4 مم) الآن على البناء منخفض/متوسط الارتفاع:*السرعة والدقة: تقلل المسامير المثقبة مسبقًا وخدمات المرافق من أوقات البناء بنسبة 40% مقارنة بالخرسانة 10.

*الاستدامة: تحقق الإطارات القابلة لإعادة التدوير بنسبة 100% مع العزل المملوء معايير منزل السلبي.

*مشروع محافظة جيلان: استخدم إعادة الإعمار بعد الزلزال في إيران إطارات فولاذية خفيفة لوزنها الذي يبلغ 1/3 وزن البناء بالطوب، مما قلل من تكاليف الأساسات في التربة الضعيفة 10.

ب. التصنيع الآلي والذكاء الاصطناعي*يقلل التحسين الخوارزمي الآن من وزن الفولاذ في العقد المعقدة بنسبة 15-25%.

*تضمن خلايا اللحام الآلي جودة متسقة حيث توجد فجوات في المهارات اليدوية.

----------------------------------------------------------------------------------------------------------------------------------

5. فن توقع السلوك الواقعي

بخلاف المواصفات، يتجنب الحدس الخبير المزالق:*أعشاش الطيور كحالات تحميل: استضافت الأعضاء المجوفة لمشروع التفاح الطيور بشكل غير متوقع - مما دفع التصاميم المستقبلية إلى دمج حواجز الآفات 1.

*اقتصاديات الأساسات: تتيح الإطارات الفولاذية الخفيفة (60% أخف) استخدام أساسات أرخص في التربة الضعيفة - وهي مدخرات مخفية غالبًا ما يتم تجاهلها.

*إمكانية الوصول للصيانة: تمثل مخمدات برج شنغهاي القابلة للتفتيش مثالاً على التصميم لسهولة الاستخدام طوال العمر الافتراضي.

----------------------------------------------------------------------------------------------------------------------------------

خاتمة: الإطار المستقبليتواصل الهياكل الفولاذية تطورها من خلال التطورات التكافلية في علم المواد والتصميم الحسابي والبراغماتية الإنشائية. مع اكتساب اتجاهات مثل أنظمة القياس الخفيف الآلية والتصميم الزلزالي القائم على الأداء زخمًا، يجب على المهندسين تحقيق التوازن بين الابتكار والدروس المنقوشة في الهياكل السابقة - أحيانًا حرفيًا، من خلال الطيور المتعششة. ستركز الحقبة التالية ليس فقط على القوة والكفاءة، ولكن أيضًا على المرونة والقدرة على التكيف والدائرية، مما يضمن بقاء الفولاذ رفيق البناء الأكثر تنوعًا للبشرية.
