نظام الهياكل الفولاذية للمصانع الصناعية متعددة الطوابق

نظرة عامة على المنتج

الهيكل الفولاذي لمصنع متعدد الطوابق ليس مجرد نسخة أعلى من المستودع. يجب أن يتكامل مع معدات الإنتاج، وطوابق التشغيل، ومنصات الصيانة، وأنظمة الأنابيب، والسلالم، والممرات، وتكسية السقف والجدران، ومسارات الحركة الداخلية، وأحيانًا متطلبات الرافعات أو الطوابق الميزانين.

في هذا النوع من المشاريع، يظهر الضغط الحقيقي عادةً قبل تصنيع أول عنصر فولاذي. إذا لم يكن حمل الأرضية واضحًا، أو كان مستوى المنصة غير صحيح، أو لم يؤخذ مسار حاملة الأنابيب في الاعتبار، أو تم إغفال فتحة السلم، أو كانت قائمة التعبئة غير واضحة، فستنتقل المشكلة مباشرةً إلى موقع التركيب. عند تلك النقطة، يتطلب كل تصحيح مزيدًا من الوقت ومزيدًا من المال.

في Zhengcheng، نساعدك على تحويل متطلبات مصنعك الصناعي إلى حل هيكل فولاذي يكون أسهل في التصنيع، وأسهل في الشحن، وأسهل في التعرف عليه، وأسهل في التركيب. يمكننا دعم الإطارات الفولاذية متعددة الطوابق، ومنصات الإنتاج، وهياكل دعم المعدات، وحوامل الأنابيب، وأنظمة السقف، والسلالم، والدرابزينات، وأرضيات الشبك، وعناصر التدعيم، وصفائح التوصيل، والمعالجة السطحية، وتعبئة التصدير، والتواصل الخاص بالتركيب.

نحن لا ننظر فقط إلى وزن الفولاذ. بل نولي اهتمامًا لكيفية استخدام المبنى فعليًا بعد التركيب: أين ستوضع المعدات، وكيف سيتحرك الأشخاص، وأين سيتم تخزين المواد، وكيف ستُجرى أعمال الصيانة، وكيف يمكن للهيكل أن يترك مجالًا للتعديلات المستقبلية.

2. المزايا الأساسية

2.1 الاستخدام الصناعي متعدد المستويات

هذا النظام من الهياكل الفولاذية مناسب للمباني الصناعية التي تحتاج إلى عدة مستويات عمل، مثل طوابق الإنتاج، ومنصات المعدات، ومنصات الصيانة، ومستويات حوامل الأنابيب، وطوابق التخزين، وممرات التشغيل. يمكننا المساعدة في تنسيق تخطيط الإطار مع تدفق العملية الفعلي لديك.

2.2 قدرة تحميل قوية للمعدات والمنصات

غالبًا ما تحتاج هياكل المصانع متعددة الطوابق إلى تحمل أحمال المعدات، والأحمال الحية للمنصات، وأحمال تخزين المواد، وأحمال الأنابيب، وأحمال الرياح، وأحيانًا ظروف التشغيل المرتبطة بالاهتزاز. يمكننا المساعدة في مراجعة هذه المتطلبات قبل الإنتاج وتنسيق مقاسات العناصر الفولاذية المناسبة، وأنظمة التدعيم، وتفاصيل الوصلات.

2.3 تركيب أسرع باستخدام المكونات مسبقة الصنع

يمكن تصنيع الأعمدة الفولاذية، والكمرات، وكمرات المنصات، وعناصر التدعيم، وهياكل السلالم، وألواح الشبك، والدرابزينات، وأجزاء التوصيل مسبقًا في المصنع قبل الشحن. تساعد علامات المكونات الواضحة وقوائم التعبئة فريق التركيب على تقليل البحث والقطع والتخمين في الموقع.

2.4 تنسيق أفضل مع المعدات والأنابيب وإمكانية الوصول للصيانة

يجب أن يترك مبنى المصنع مساحة للتشغيل الفعلي. يمكننا المساعدة في مراعاة تخطيط المعدات، وتوجيه الأنابيب، وإمكانية الوصول للصيانة، ونقاط الرفع، ومواضع السلالم، وفتحات الشبك، وارتفاع المنصة، وإمكانية الوصول للأبواب، والتهوية، والتوسعة المستقبلية قبل التصنيع.

2.5 منطق واضح لتسليم التصدير

في مشاريع المصانع متعددة الطوابق الخارجية، قد تؤدي الرسومات غير الواضحة، والتعبئة المختلطة، وعلامات المكونات الخاطئة، والبراغي المفقودة، والمستندات غير المكتملة إلى تأخير جدول التركيب بالكامل. يمكننا المساعدة في ترتيب وسم المكونات، وتخطيط الحزم، وقوائم التعبئة، وتنسيق تحميل الحاويات، والتواصل الخاص بالتركيب.

3. الحلول التقنية الشائعة

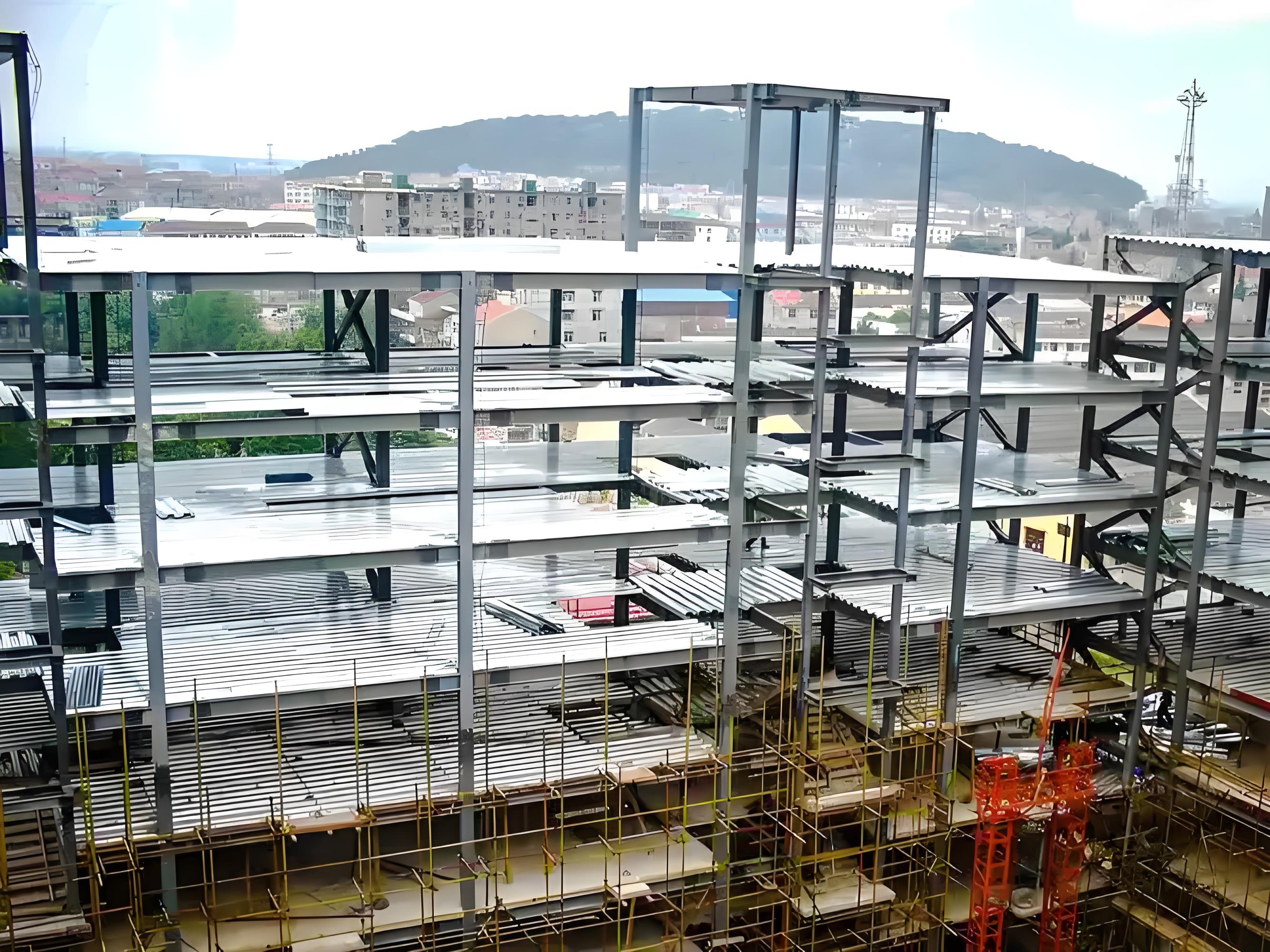

3.1 الإطار الفولاذي الرئيسي للمصنع متعدد الطوابق

هذا الحل مناسب لمصانع الإنتاج، ومرافق المعالجة، والمباني الصناعية، وورش التصنيع، ومناطق التشغيل متعددة المستويات. يمكن أن يشمل الهيكل أعمدة وكمرات ملحومة بمقطع H، وأعمدة صندوقية عند الحاجة، وكمرات أرضيات، وعناصر تدعيم، وصفائح توصيل، وصفائح قاعدة، وأجزاء تنسيق مسامير التثبيت، وإطارات السقف، وعناصر دعم الجدران.

3.1 الإطار الفولاذي الرئيسي للمصنع متعدد الطوابق

هذا الحل مناسب لمصانع الإنتاج، ومرافق المعالجة، والمباني الصناعية، وورش التصنيع، ومناطق التشغيل متعددة المستويات. يمكن أن يشمل الهيكل أعمدة وكمرات ملحومة بمقطع H، وأعمدة صندوقية عند الحاجة، وكمرات أرضيات، وعناصر تدعيم، وصفائح توصيل، وصفائح قاعدة، وأجزاء تنسيق مسامير التثبيت، وإطارات السقف، وعناصر دعم الجدران.

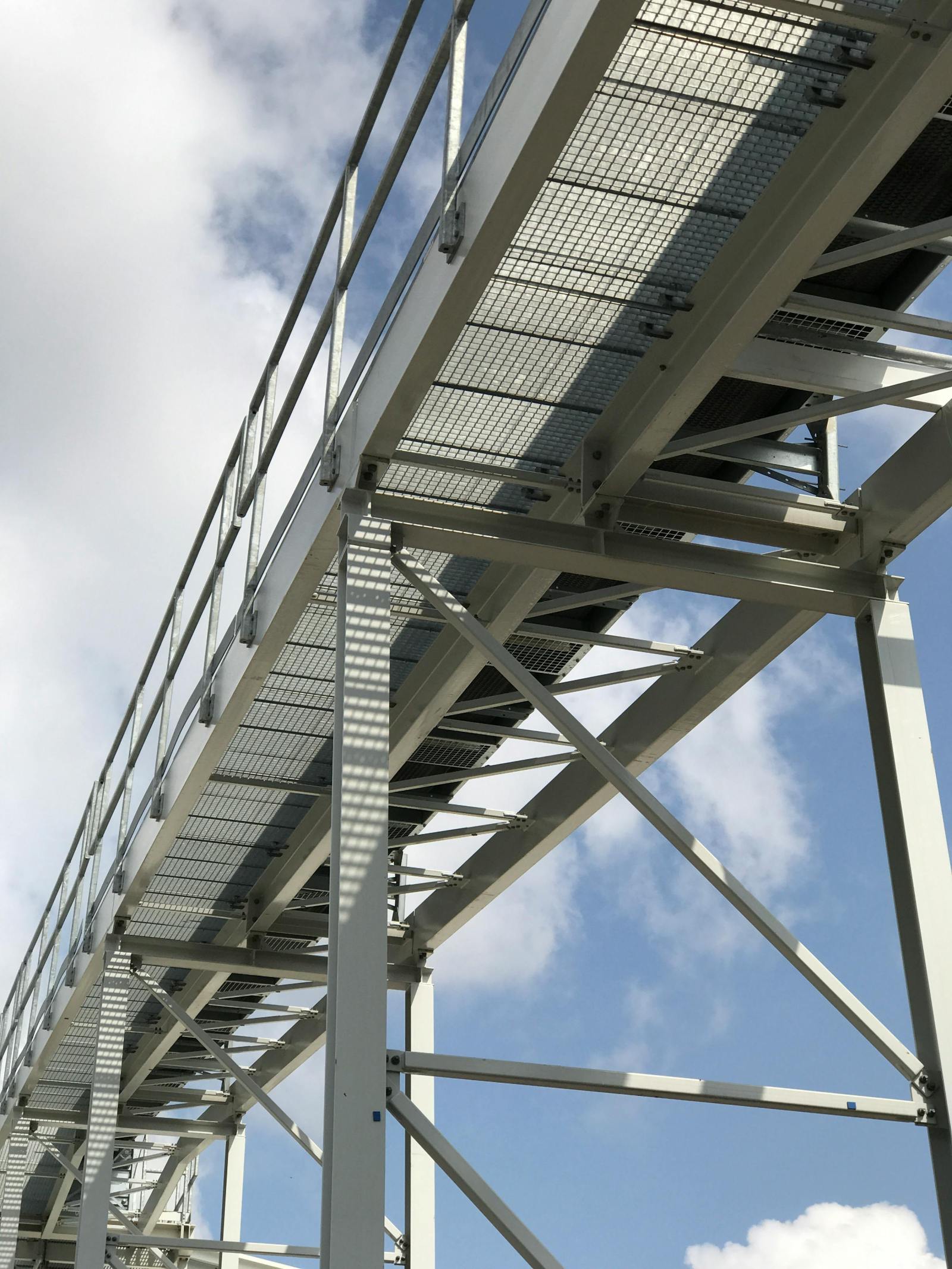

3.3 نظام حوامل الأنابيب ودعم المرافق

تُعد حوامل الأنابيب وهياكل دعم المرافق شائعة في المصانع الصناعية. ويجب أن تراعي حمل الأنابيب، وتباعد الدعامات، والحركة الحرارية، وإمكانية الوصول للصيانة، وبيئة التآكل، وتسلسل التركيب. يمكننا المساعدة في تصنيع أعمدة حوامل الأنابيب، والكمرات، والحوامل، وعناصر التدعيم، ومكونات التوصيل.

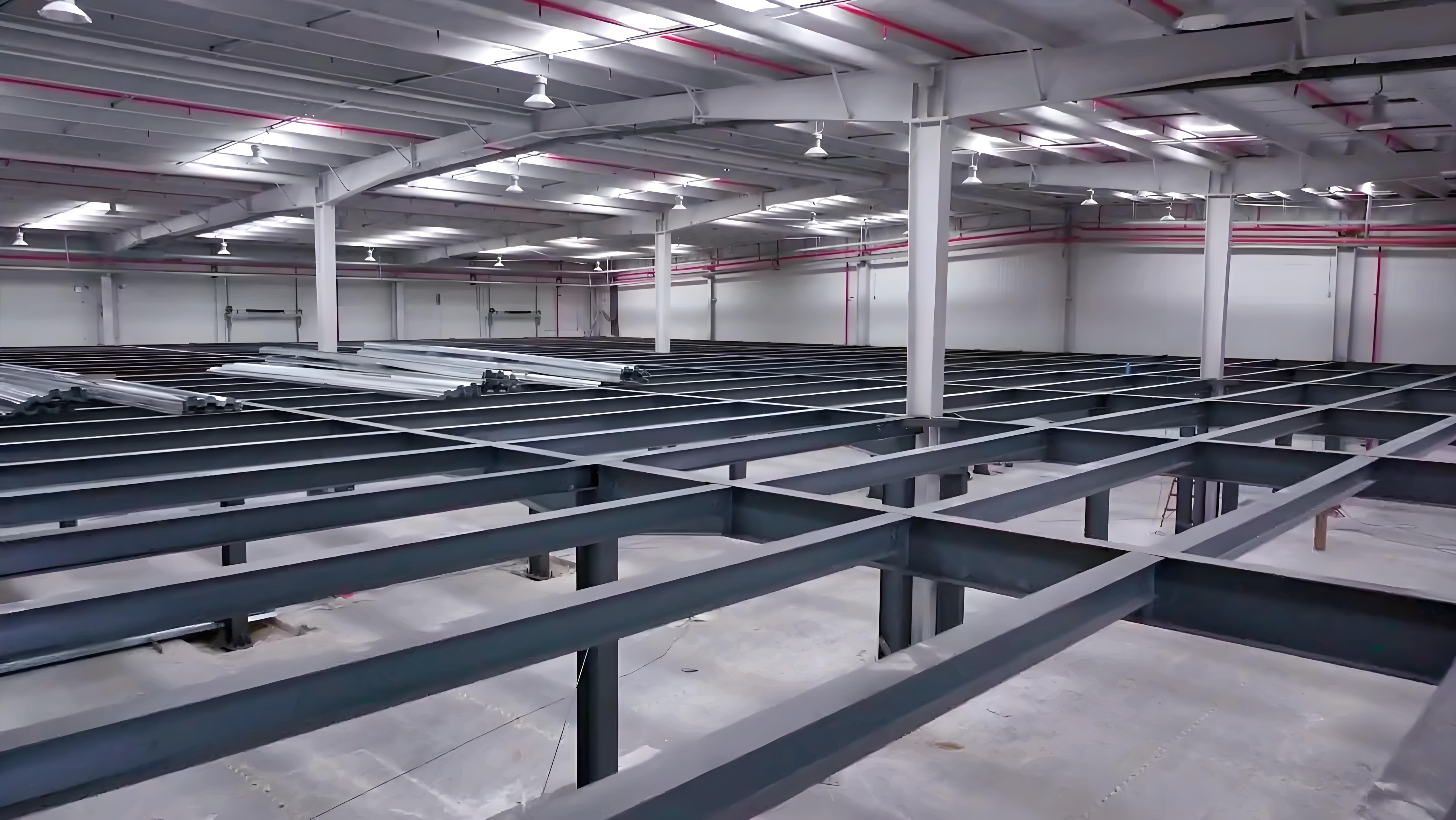

3.4 هيكل ورشة عمل متعددة الطوابق

بالنسبة لورش العمل التي تحتوي على عدة مستويات تشغيل، يجب أن يتوافق الهيكل الفولاذي مع تدفق الإنتاج، وتخطيط المعدات، ومناطق التخزين، ووصول المشغلين، ومسارات الصيانة، ومتطلبات السلامة. يمكننا المساعدة في تنسيق كمرات الأرضيات، والمنصات، والسلالم، وهياكل السقف، والأبواب، وأنظمة الجدران، ومسارات الحركة الداخلية.

3.4 هيكل ورشة عمل متعددة الطوابق

بالنسبة لورش العمل التي تحتوي على عدة مستويات تشغيل، يجب أن يتوافق الهيكل الفولاذي مع تدفق الإنتاج، وتخطيط المعدات، ومناطق التخزين، ووصول المشغلين، ومسارات الصيانة، ومتطلبات السلامة. يمكننا المساعدة في تنسيق كمرات الأرضيات، والمنصات، والسلالم، وهياكل السقف، والأبواب، وأنظمة الجدران، ومسارات الحركة الداخلية.

3.6 هيكل مصنع متعدد الطوابق جاهز للرافعات

إذا كان المصنع قد يتطلب معدات رفع، فيجب مناقشة أحمال الرافعات قبل الإنتاج. يمكننا المساعدة في تخصيص حوامل كمرات الرافعات، والأعمدة المعززة، ومواضع كمرات المسار، ومسارات الرفع، وخلوصات التركيب. يجب تأكيد قدرة الرافعة، وفئة التشغيل، وارتفاع الخطاف، والبحر في مرحلة مبكرة لأنها تؤثر مباشرة على الإطار الفولاذي.

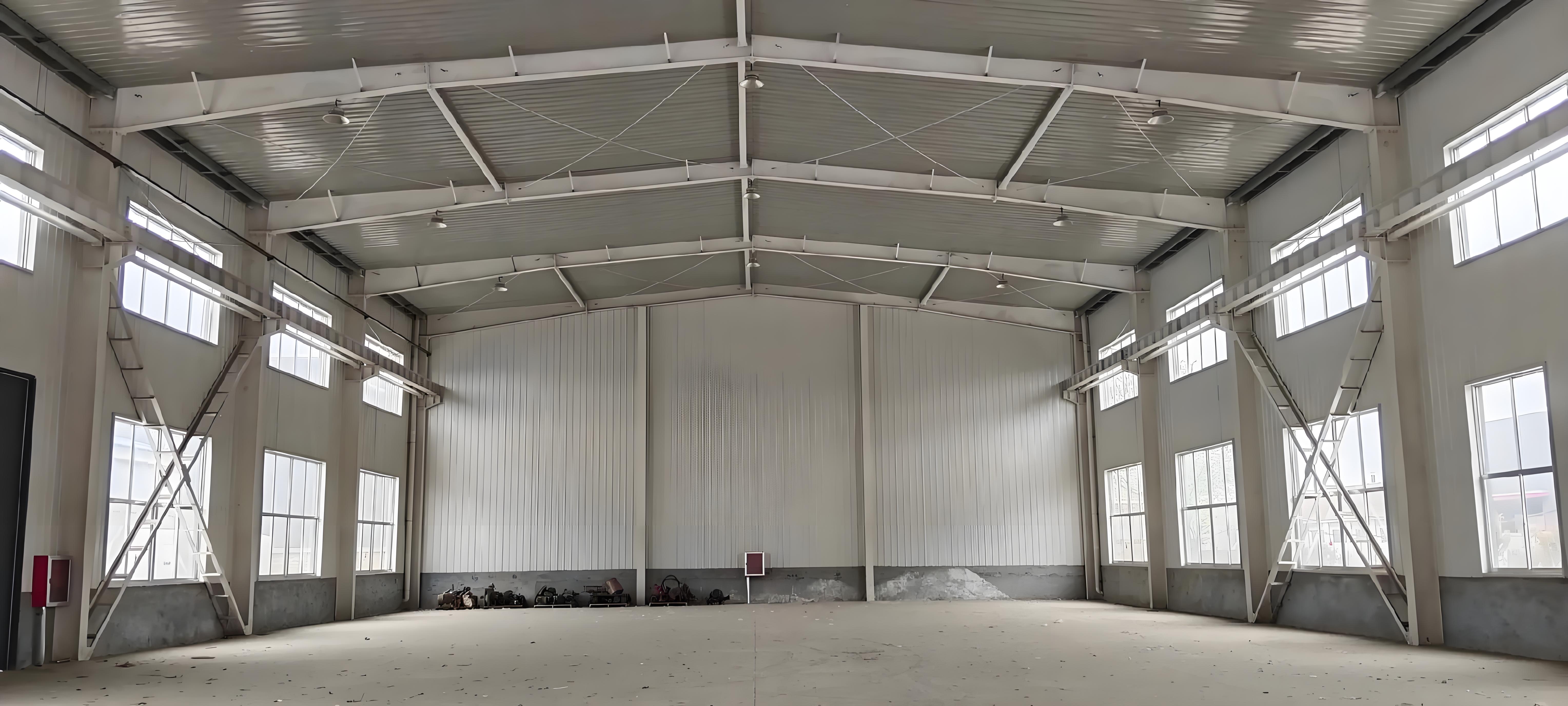

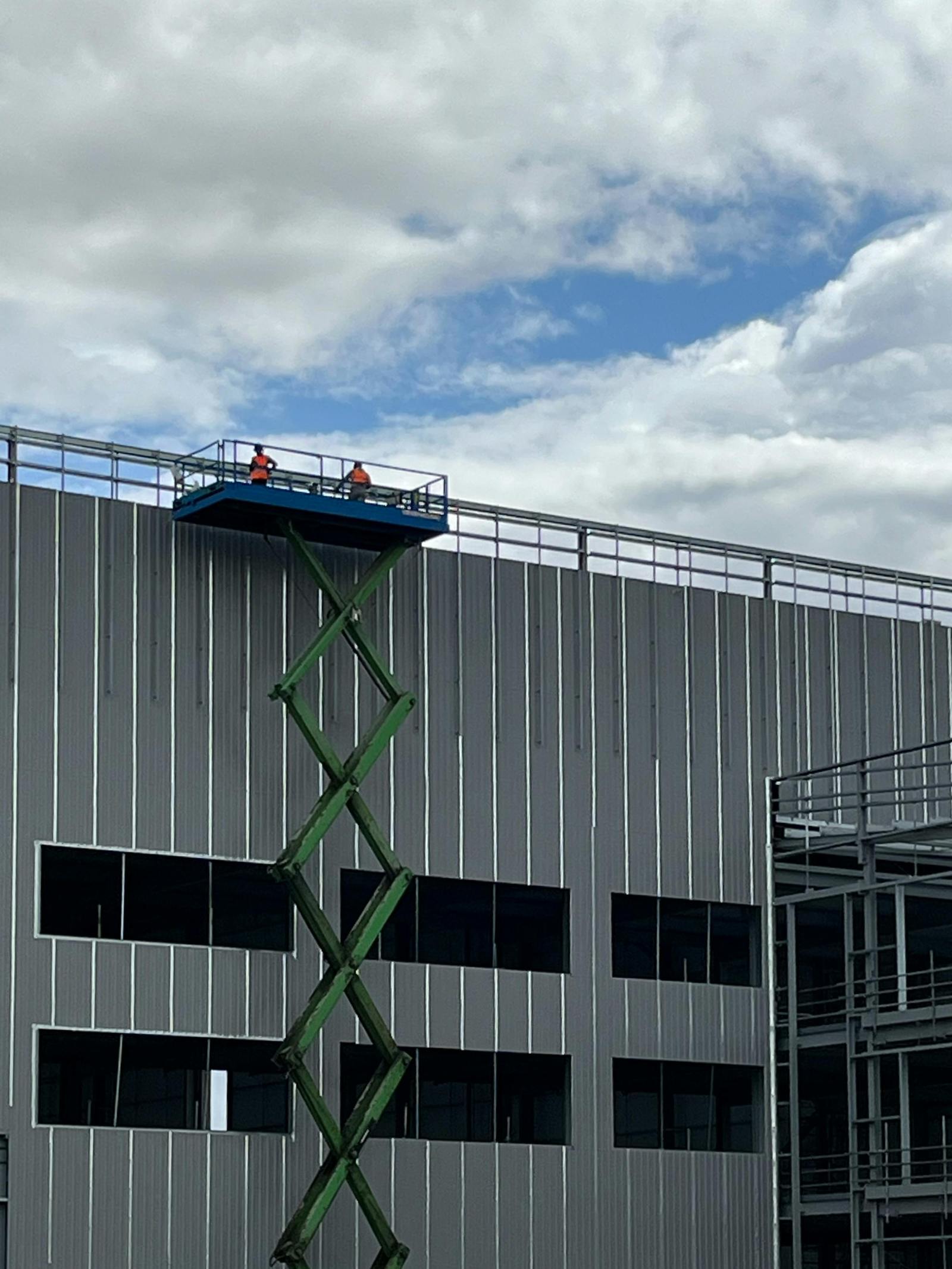

3.7 نظام السقف والجدار والتهوية والإضاءة الطبيعية

يمكن تعديل نظام السقف والجدار وفقًا للمناخ، وظروف الإنتاج، والميزانية. يمكن أن تشمل الخيارات صفائح فولاذية مفردة، وألواح ساندويتش معزولة، وألواح إضاءة علوية، ومهويات التاج، وفتحات تهوية جدارية، ومراوح شفط، ومزاريب، وأنابيب تصريف، وأبواب منزلقة، وأبواب ملفوفة، وأبواب صناعية.

3.8 حل الهيكل الفولاذي المقاوم للتآكل

قد تواجه هياكل المصانع الصناعية الرطوبة، أو الغبار، أو التعرض للمواد الكيميائية، أو درجات الحرارة العالية، أو التآكل الساحلي، أو التعرض الخارجي. يمكن أن تشمل المعالجة السطحية السفع، والطلاء المقاوم للصدأ، والبادئ الغني بالزنك، وأنظمة طلاء الإيبوكسي، والطبقة النهائية من البولي يوريثان، أو الجلفنة بالغمس الساخن حيثما ينطبق ذلك.

4. معايير المنتج والأكواد المرجعية

يجب تأكيد معيار التصميم والتصنيع النهائي وفقًا لبلد الوجهة، وكود البناء المحلي، ومتطلبات العملية الصناعية، ورسومات المشروع، والمواصفات الهندسية. ولأغراض التواصل الفني، واختيار المواد، وتنسيق التصميم الإنشائي، والتصنيع، واللحام، والمعالجة السطحية، ومراقبة الجودة، تُستخدم المعايير التالية عادةً كمراجع.

4.1 مراجع التصميم الإنشائي

يوفر AISC 360 متطلبات قابلة للتطبيق بشكل عام لتصميم وإنشاء المباني ذات الهياكل الفولاذية وغيرها من المنشآت. ويُستخدم ASCE 7-22 لتحديد الحد الأدنى لأحمال التصميم والمعايير ذات الصلة للمباني وغيرها من المنشآت. أما Eurocodes فهي معايير أوروبية توفر نهجًا موحدًا للتصميم الإنشائي والجيوتقني للمباني والبنية التحتية.

4.2 مراجع التصنيع واللحام

بالنسبة للهياكل الفولاذية للمصانع متعددة الطوابق، يجب فحص جودة اللحام، ودقة فتحات البراغي، وموضع الأعمدة، ومنسوب الكمرات، ومستوى المنصة، وترتيب التدعيم، وصفائح التوصيل، وعلامات المكونات قبل الشحن. تؤثر هذه التفاصيل بشكل مباشر على التركيب في الموقع، وتجميع المنصة، وتموضع المعدات، وأعمال الصيانة اللاحقة.

4.3 خيارات المواد الشائعة

4.4 مراجع المعالجة السطحية

يصف ISO 12944-5 الطلاء وأنظمة الطلاء المستخدمة عادةً لحماية الهياكل الفولاذية من التآكل ويقدم إرشادات لاختيار أنظمة الطلاء لمختلف البيئات ودرجات إعداد السطح.

4.5 التنسيق للاستخدام الصناعي والسلامة

بالنسبة للمباني الصناعية، يجب تنسيق الهيكل الفولاذي مع تخطيط المعدات، والحماية من الحريق، وإمكانية الوصول للصيانة، والتهوية، والتصريف، وتمديدات الكهرباء، وتدفق الإنتاج، ومتطلبات الموافقة المحلية. يمكننا دعم تصنيع الهياكل الفولاذية والتنسيق الفني وفقًا لرسومات المشروع، بينما يجب أن يتم تأكيد الامتثال النهائي للكود من قبل مهندس المشروع وجهة الاعتماد المحلية.

مرحبًا بكم لزيارة شركتنا

إذا كنت ترغب في فهم كيفية إنتاج الهياكل الفولاذية للمصانع متعددة الطوابق قبل تقديم الطلب، فنحن نرحب بك لزيارة شركتنا. يمكنك مشاهدة كيفية تجهيز المواد الفولاذية، وكيفية تجميع الأعمدة والكمرات ولحامها، وكيفية معالجة فتحات البراغي وصفائح التوصيل، وكيفية تنفيذ المعالجة السطحية، وكيفية وسم المكونات وتعبئتها.

إن الهيكل الفولاذي لمصنع متعدد الطوابق ليس عملية شراء صغيرة. فهو يؤثر على جدول البناء، ودقة التركيب، وتخطيط الإنتاج، وتنسيق المعدات، وإمكانية الوصول للصيانة، والتشغيل على المدى الطويل. يمكن أن تساعدك زيارة المصنع، ومقابلة فريق الهندسة والإنتاج، ومناقشة الرسومات وجهًا لوجه على اتخاذ قرار أكثر وضوحًا.
