إطار هيكل فولاذي متعدد الطوابق للمنازل والمدارس ومراكز التسوق

نظرة عامة على المنتج

إن هيكل المبنى الفولاذي متعدد الطوابق ليس مجرد مجموعة من الأعمدة والعوارض. بل يجب أن يتكامل مع أنظمة الأرضيات، وفتحات السلالم، وتركيب الواجهة، وهيكل السقف، وتخطيط الحماية من الحريق، ومسارات أنظمة MEP، والوصول العام، والاستخدام الداخلي المستقبلي.

بالنسبة للمنازل والمدارس والمراكز التجارية والمكاتب والمباني متعددة الاستخدامات، لا يقتصر الضغط عادةً على تكلفة الهيكل فقط. فأنت تحتاج أيضًا إلى تصنيع دقيق، وتركيب سريع، وتخطيط مرن للمساحات، وتسليم مضبوط، ومشكلات أقل بعد وصول العناصر الفولاذية إلى الموقع.

في Zhengcheng، نساعدك على تحويل مفهوم المبنى أو الرسم الإنشائي إلى حل عملي لتصنيع وتسليم الهياكل الفولاذية. ويمكن أن يشمل دعمنا الأعمدة الفولاذية، والعوارض، وعوارض الأرضيات، وعناصر التدعيم، وهياكل السلالم، وإطارات الطوابق الوسطية، وعوارض السقف، وعناصر دعم الواجهة، وصفائح الوصلات، وتنسيق مسامير التثبيت، والمعالجة السطحية، والتعبئة للتصدير، والتواصل الخاص بالتركيب.

تتطلب المباني المختلفة أسلوب تفكير مختلفًا. فالمدرسة تحتاج إلى حركة تنقل آمنة وتخطيط واضح للطوابق. ويحتاج المركز التجاري إلى مساحة مفتوحة، وتنسيق للواجهة، ووصول عام واسع. ويحتاج المبنى السكني إلى تخطيط عملي للغرف، واستقرار الأرضيات، وسهولة التنسيق مع الجدران والسلالم. نحن نساعدك على ترتيب هذه التفاصيل قبل الإنتاج، بدلًا من ترك فريق الموقع يعالجها لاحقًا.

2. المزايا الأساسية

2.1 تخطيط مرن لمختلف استخدامات المباني

يمكن لهياكل الإطارات الفولاذية أن تدعم تخطيطات داخلية مرنة، وبحورًا أوسع، وعددًا أقل من الأعمدة الداخلية، وتعديلات مستقبلية أسهل. وهذا مفيد للوحدات السكنية، والفصول الدراسية، والممرات، وقاعات البيع بالتجزئة، ومناطق المكاتب، وصالات العرض، ومراكز الخدمات، والمساحات متعددة الاستخدامات.

2.2 إنشاء أسرع باستخدام مكونات فولاذية مسبقة الصنع

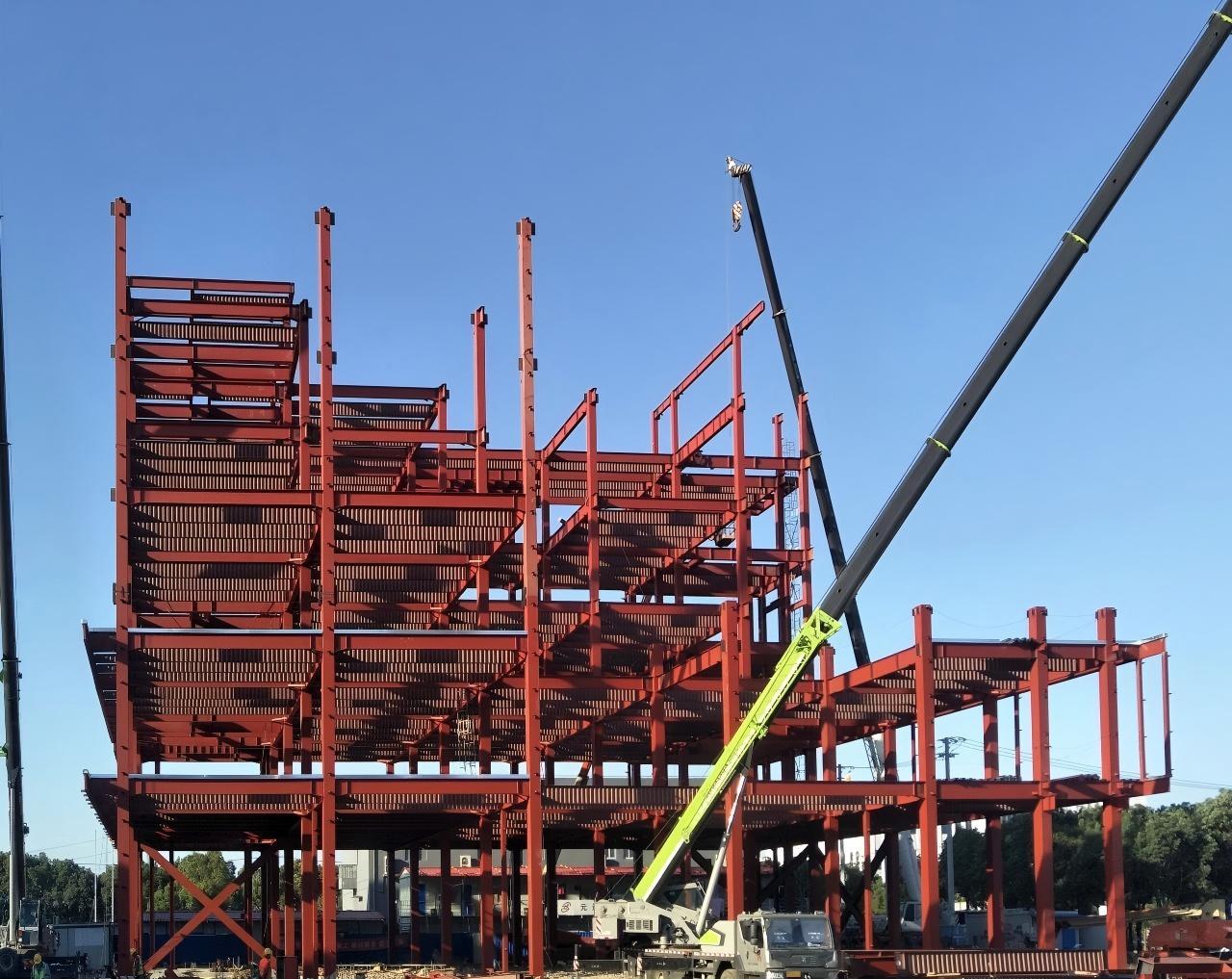

يمكن تصنيع الأعمدة الفولاذية، والعوارض، وإطارات الأرضيات، والتدعيمات، والسلالم، وأجزاء الوصلات مسبقًا في المصنع قبل الشحن. ويساعد ذلك على تقليل أعمال القص في الموقع، وتقصير دورة تركيب الهيكل، وتسريع انتقال المشروع إلى أعمال الأرضيات، والواجهة، والتسقيف، والأعمال الداخلية.

2.3 تحكم أقوى في دقة المباني متعددة الطوابق

في المباني متعددة الطوابق، يمكن أن تتحول الأخطاء الصغيرة إلى مشكلات كبيرة. فموضع العمود، ومنسوب العارضة، ودقة فتحات المسامير، وفتحة السلم، وتخطيط عوارض الأرضية، وموقع التدعيم كلها تؤثر في مرحلة البناء التالية. ويمكننا المساعدة في التحكم في هذه التفاصيل أثناء التصنيع وقبل الشحن.

2.4 تنسيق أفضل مع الأرضيات والسلالم والواجهة

يجب تنسيق هيكل المبنى مع ألواح الأرضيات المركبة، والبلاطات الخرسانية، وهياكل السلالم، ودعم الواجهة، وعوارض السقف، والمظلات، وأنظمة الجدران، ومسارات المرافق. ويمكننا المساعدة في مراجعة مناطق الوصل هذه قبل التصنيع حتى تتوافق الهياكل الفولاذية بشكل أوثق مع مخطط المبنى الفعلي.

2.5 منطق واضح للتعبئة والتركيب للمشاريع الخارجية

في المشاريع الخارجية، قد تؤدي العلامات غير الواضحة، والحزم المختلطة، ونقص المسامير، وقوائم التعبئة غير المكتملة إلى تأخير عملية التركيب بالكامل. ويمكننا توفير ترميز المكونات، وقوائم التعبئة، ورسومات التركيب، ودعم التواصل الفني، مما يساعد فريقك المحلي على التعرف على العناصر الفولاذية وتركيبها بكفاءة أكبر.

3. الحلول التقنية الشائعة

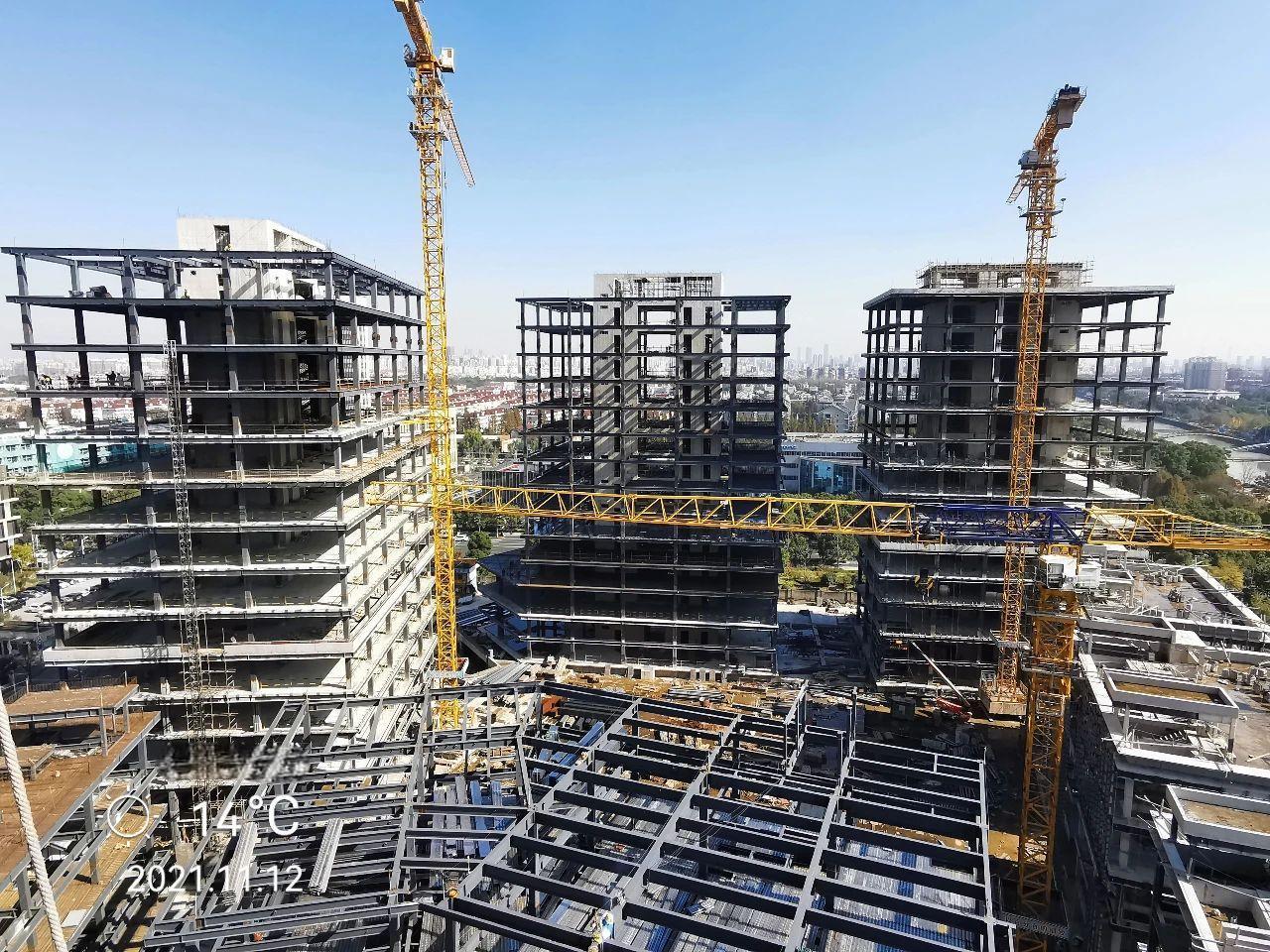

3.1 إطار فولاذي سكني متعدد الطوابق

هذا الحل مناسب للشقق، وسكن الموظفين، والإسكان الإيجاري، والمباني ذات طراز السكن الجماعي، والمشروعات السكنية الصغيرة. ويمكن للإطار الفولاذي دعم تخطيط الغرف المرن، وأنوية السلالم، وهياكل السقف، وعوارض الأرضيات، ودعم الجدران، وتنسيق الواجهة.

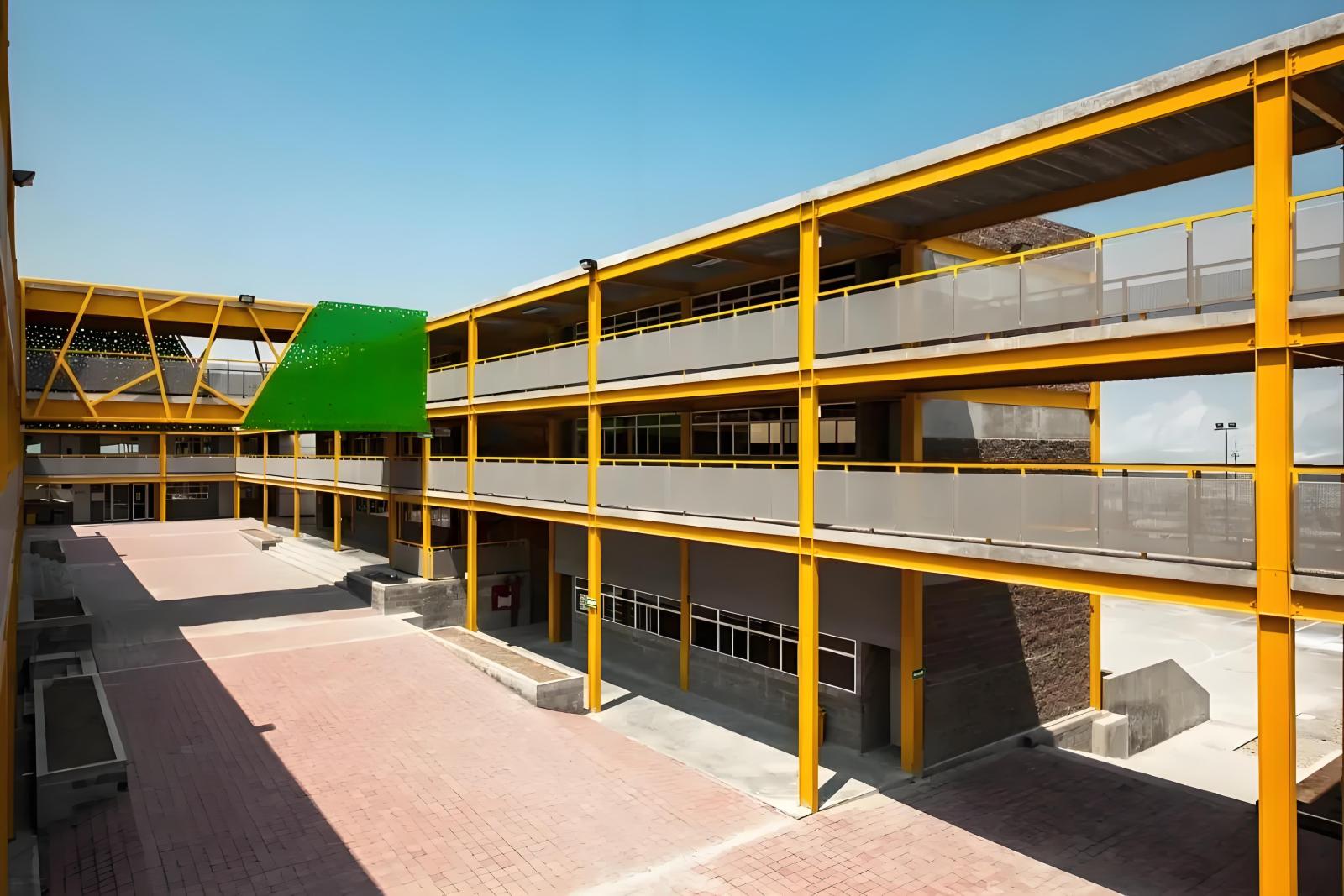

3.2 هيكل فولاذي للمدارس والمباني التعليمية

تحتاج المباني المدرسية إلى حركة تنقل آمنة، وتباعد مناسب للفصول، وتخطيط للممرات، وتحديد مواضع السلالم، والتحكم في أحمال الأرضيات، وتسلسل إنشائي واضح. ويمكننا المساعدة في تصنيع الإطار الفولاذي، وعوارض الأرضيات، وعوارض السقف، وهياكل السلالم، والتدعيمات، ومكونات الوصلات وفقًا لرسومات المشروع.

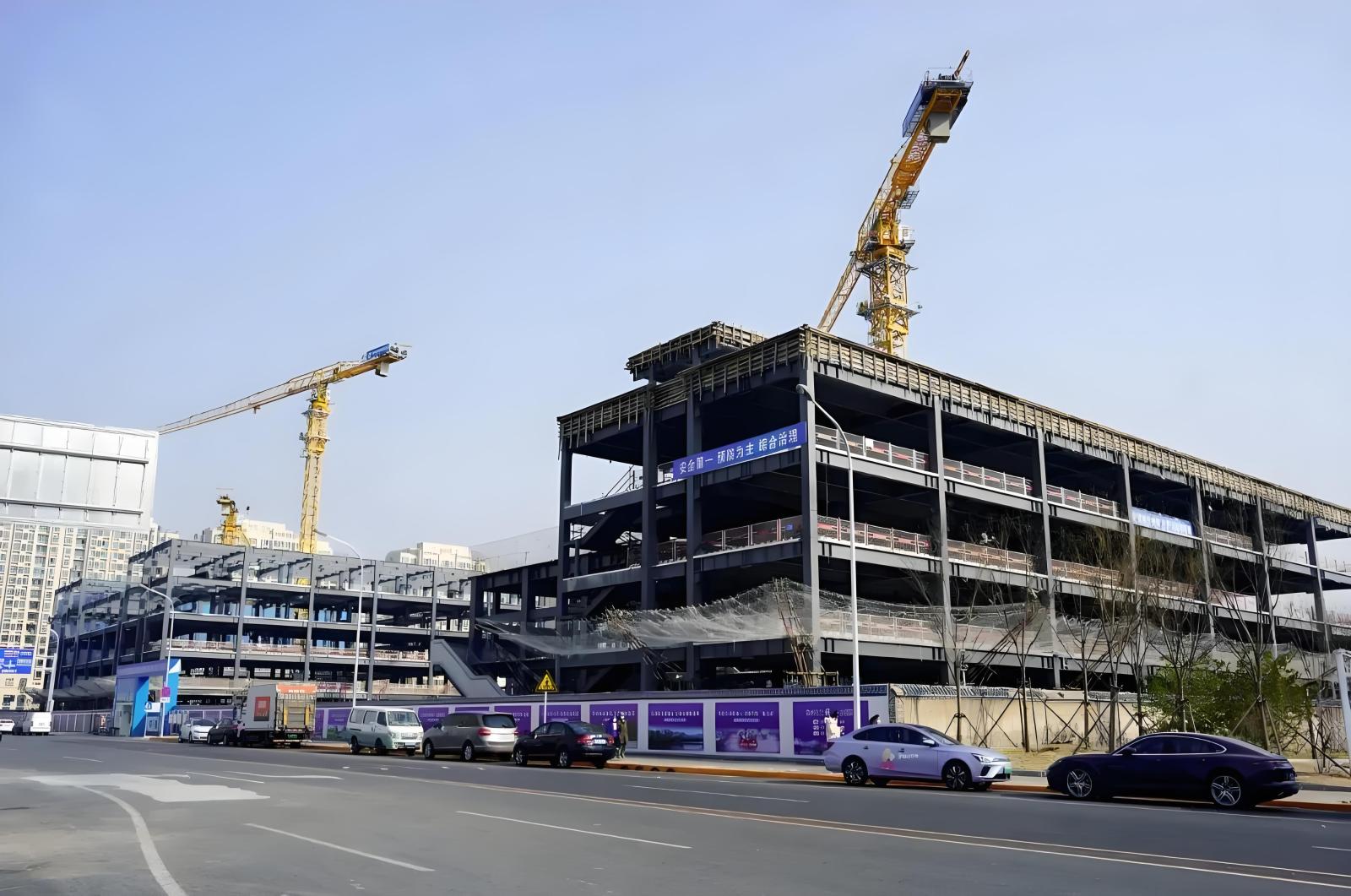

3.3 إطار هيكل فولاذي للمراكز التجارية ومباني البيع بالتجزئة

غالبًا ما تحتاج المراكز التجارية ومباني البيع بالتجزئة إلى مساحات مفتوحة أكبر، ومداخل واسعة، ومساحات أتريوم، ودعم للواجهة، ودعم للافتات، وهياكل سقف، وفواصل داخلية مرنة. وتُعد الهياكل الفولاذية مفيدة عندما يحتاج المشروع إلى مساحة مفتوحة وتركيب أسرع.

3.4 إطار مبانٍ للمكاتب والمباني متعددة الاستخدامات

بالنسبة للمكاتب والمباني متعددة الاستخدامات، يجب أن يدعم الهيكل تخطيطًا مرنًا للطوابق، ومناطق الخدمات، وغرف الاجتماعات، والطوابق الأرضية التجارية، والسلالم، ومسارات أنظمة MEP، وأنظمة الواجهة. ويمكننا المساعدة في تنسيق الإطار الفولاذي مع الرسومات المعمارية والإنشائية.

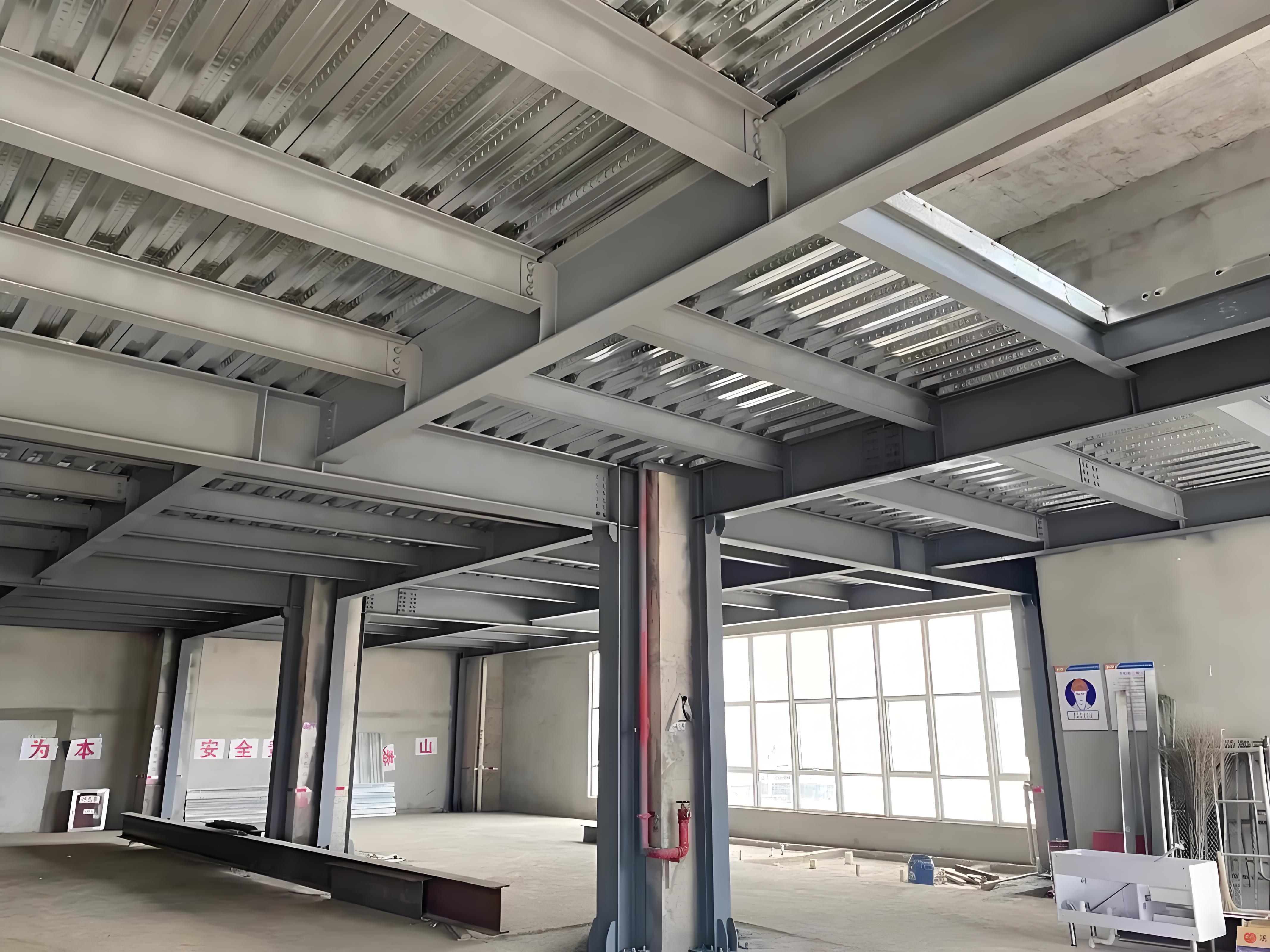

3.5 حل الأرضيات المركبة وألواح الصاج الفولاذي

غالبًا ما تستخدم المباني الفولاذية متعددة الطوابق عوارض فولاذية مع ألواح فولاذية مجلفنة وبلاطات خرسانية. وينبغي تنسيق نظام الأرضية مع البحر، وحمل الأرضية، وراحة الاهتزاز، وتصنيف الحريق، والفتحات، ومواقع السلالم، وتسلسل الإنشاء.

3.6 نظام السلالم والممرات والوصول الفولاذي

بالنسبة للمنازل والمدارس والمراكز التجارية، يُعد الوصول الآمن قضية أساسية. ويمكننا المساعدة في تصنيع السلالم الفولاذية، وعوارض السلالم، والبسطات، والدرابزينات الواقية، ودرابزينات اليد، وعناصر دعم الممرات، وأجزاء الوصلات وفقًا لرسومات المشروع ومتطلبات السلامة.

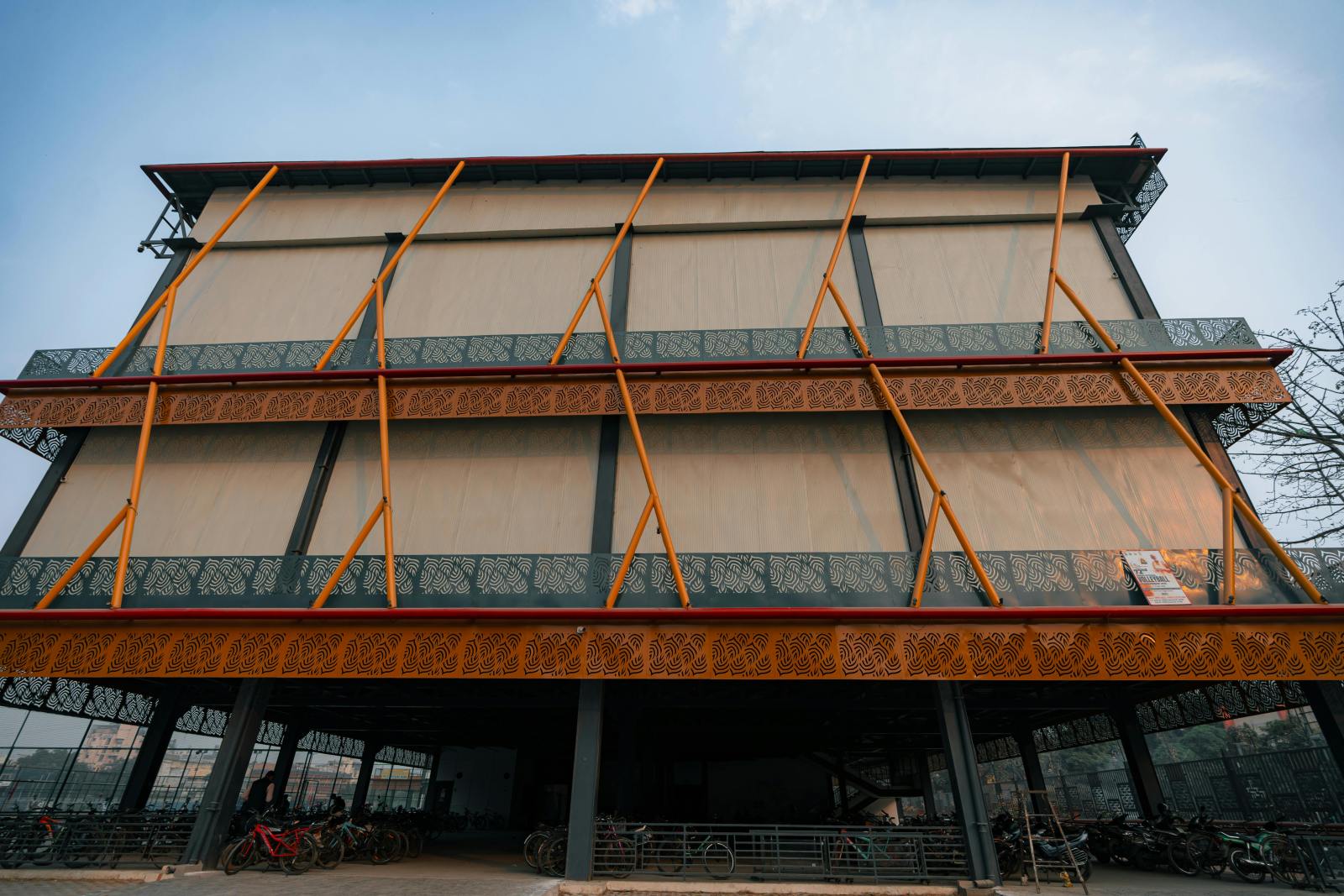

3.7 حل دعم السقف والمظلات والواجهة

تحتاج العديد من المباني متعددة الطوابق إلى عوارض سقف، ومظلات مداخل، ودعم للجدران الستارية، ودعم للكسوة، ودعم للافتات، وإطارات فولاذية خارجية. ويمكننا المساعدة في تصنيع هذه المكونات الفولاذية الثانوية وتنسيقها مع الهيكل الرئيسي.

3.8 التنسيق بين مقاومة التآكل والحماية من الحريق

بالنسبة للعناصر الفولاذية المكشوفة، أو المناخات الرطبة، أو المناطق الساحلية، أو المباني ذات الاستخدام العام، ينبغي مناقشة المعالجة السطحية والتنسيق الخاص بالحماية من الحريق مبكرًا. ويمكن استخدام طلاء مقاوم للصدأ، أو طلاء إيبوكسي، أو برايمر غني بالزنك، أو الجلفنة بالغمس الساخن حيثما ينطبق، أو طلاء الحماية من الحريق وفقًا لمتطلبات المشروع.

4. معايير المنتج والأكواد المرجعية

يجب تأكيد معيار التصميم والتصنيع النهائي وفقًا لبلد الوجهة، وكود البناء المحلي، واستخدام المبنى، ومتطلبات الاعتماد، ورسومات المشروع، والمواصفات الهندسية. ولأغراض التواصل الفني، واختيار المواد، وتنسيق التصميم الإنشائي، والتصنيع، واللحام، والمعالجة السطحية، وضبط الجودة، تُستخدم المعايير التالية عادةً كمراجع.

4.1 مراجع التصميم الإنشائي

يوفر AISC 360 متطلبات عامة قابلة للتطبيق لتصميم وإنشاء المباني الفولاذية الإنشائية وغيرها من الهياكل. ويُستخدم ASCE 7-22 لتحديد الحد الأدنى لأحمال التصميم والمعايير ذات الصلة للمباني وغيرها من الهياكل. وينطبق Eurocode 3 على المباني الفولاذية وغيرها من أعمال الهندسة المدنية ويغطي متطلبات المقاومة، وقابلية الخدمة، والمتانة، ومقاومة الحريق. أما IBC فهو كود بناء نموذجي يُستخدم كمرجع للبناء المتوافق واعتماد الأكواد المحلية.

4.2 مراجع التصنيع واللحام

بالنسبة للإطارات الفولاذية متعددة الطوابق، يجب التحقق من جودة اللحام، ودقة فتحات المسامير، ومنسوب العارضة، وموضع العمود، وفتحة السلم، وتخطيط عوارض الأرضية، وتفاصيل صفائح الوصلات، وعلامات المكونات قبل الشحن. لا تؤثر هذه التفاصيل في تركيب الإطار الفولاذي فقط، بل تؤثر أيضًا في أعمال الأرضيات والواجهة والسلالم والسقف والأعمال الداخلية اللاحقة.

4.3 خيارات المواد الشائعة

4.4 تنسيق استخدام المبنى والسلامة

بالنسبة للمباني التي يستخدمها عدد كبير من الأشخاص، يجب تنسيق توريد الفولاذ الإنشائي مع الحماية من الحريق، ومسارات الإخلاء، والسلالم، وفتحات الأرضيات، وأنظمة الواجهة، ومسارات أنظمة MEP، ومتطلبات الاعتماد المحلية. ويمكننا دعم تصنيع الهياكل الفولاذية والتنسيق الفني وفقًا لرسومات المشروع، بينما يجب تأكيد الامتثال النهائي للكود من قبل مهندس المشروع وجهة الاعتماد المحلية.

4.5 مراجع المعالجة السطحية

بالنسبة للعناصر الفولاذية المكشوفة، والمباني الساحلية، والبيئات الرطبة، ومظلات المداخل، وفولاذ دعم الواجهة، وهياكل السقف، يجب تأكيد المعالجة السطحية قبل عرض السعر والإنتاج. وينبغي أن يراعي نظام الطلاء بيئة التآكل، ومتطلبات المظهر، وخطة الصيانة، والتنسيق مع الحماية من الحريق، والعمر الخدمي المتوقع.

فريقنا الهندسي

يضم فريقنا مهندسي هياكل فولاذية، ومنسقي تصنيع، ومديري إنتاج، ومفتشي جودة، وموظفي خدمات التصدير. وبالنسبة لمشاريع المباني الفولاذية متعددة الطوابق، يمكن لكوادرنا الهندسية العليا المساعدة في مراجعة النقاط الرئيسية مثل شبكة الأعمدة، وتخطيط عوارض الأرضية، وهيكل السلالم، ونظام التدعيم، ودعم الواجهة، وهيكل السقف، وتفاصيل الوصلات، والمعالجة السطحية، وطريقة التعبئة، وتسلسل التركيب.

أثناء الإنتاج والتركيب، يمكننا الاستمرار في تقديم دعم التواصل الخاص بالمشروع. وإذا كانت لدى فريقك المحلي أسئلة حول الرسومات، أو علامات المكونات، أو وصلات المسامير، أو تخطيط عوارض الأرضية، أو فتحات السلالم، أو قوائم التعبئة، أو ترتيب التركيب، فيمكننا المساعدة في الرد والتنسيق بأسرع ما يمكن.

بالنسبة للمشاريع الخارجية، لا ينبغي أن يؤدي اختلاف التوقيت إلى بقاء مسألة فنية مهمة دون حل لفترة طويلة. ويمكننا دعم التواصل عبر مناطق زمنية مختلفة ومساعدة فريقك على الاستمرار عندما تكون هناك حاجة إلى توضيح عاجل.
