مكونات فولاذية لجسور السكك الحديدية

نظرة عامة على المنتج

مكونات الجسور الحديدية للسكك الحديدية ليست أجزاء فولاذية إنشائية عادية. يجب أن تعمل تحت أحمال حركة القطارات، والاهتزاز المتكرر، وظروف التعب، والرياح، وتغيرات درجات الحرارة، والتعرض الخارجي، ومتطلبات التركيب الصارمة. إذا لم يتم تصنيع أحد المكونات بدقة، فقد تؤثر المشكلة على محاذاة السكة، وتطابق البراغي، والتجميع في الموقع، وأعمال اللحام، وموضع المساند، أو الصيانة اللاحقة.

في Zhengcheng، نساعدك على تحويل متطلبات الهياكل الفولاذية لجسور السكك الحديدية إلى حل عملي للتصنيع والتسليم. يمكننا دعم جوائز الصفائح، وأعضاء الجمالونات، ومكونات الجوائز الصندوقية، والعوارض العرضية، وعوارض الأرضية، والحواجز الداخلية، والمقويات، وصفائح الوصل، وصفائح الربط، وصفائح المساند، وأعضاء دعم الممرات، وأجزاء دعم الدرابزين الواقي، والمعالجة السطحية، والتعبئة للتصدير، والتواصل بشأن التركيب.

في مشاريع جسور السكك الحديدية، لا يكون الضغط الحقيقي عادةً متعلقًا بالسعر فقط. أنت بحاجة إلى أبعاد دقيقة، ولحام موثوق، وعلامات مكونات واضحة، ومواد قابلة للتتبع، وحماية بالطلاء، وقوائم تعبئة كاملة، ومنطق تسليم يمكّن فريق الموقع من العثور بسرعة على الأعضاء الصحيحة وتجميعها. نحن نساعد في التحكم بهذه التفاصيل قبل الشحن، لأن تصحيح مكونات الجسر في الموقع بطيء ومكلف ومحفوف بالمخاطر.

2. المزايا الأساسية

2.1 مصمم لتلبية متطلبات تصنيع جسور السكك الحديدية

غالبًا ما تتطلب الأعمال الفولاذية لجسور السكك الحديدية تحكمًا أكثر صرامة في التصنيع مقارنةً بالفولاذ الإنشائي العام للمباني. يمكن أن يؤثر طول العضو، وموضع الفتحة، ودقة صفيحة الربط، وهندسة صفيحة الوصل، وموقع المقوي، وتشوهات اللحام، والاستقامة، والتحكم في التحدب على التجميع في الموقع ومحاذاة السكة.

2.2 مناسب لجسور السكك الحديدية والبنية التحتية للسكك الحديدية

يمكن استخدام هذه المكونات في جسور السكك الحديدية، والجسور العلوية للسكك الحديدية، وجسور المشاة القريبة من أنظمة السكك الحديدية، وجسور الوصول للصيانة، والجسور المؤقتة للسكك الحديدية، والبنية التحتية ذات الصلة بالسكك الحديدية. يمكننا التصنيع وفقًا لرسوماتك وتنسيق نطاق مكونات الفولاذ مع مستندات مشروعك.

2.3 تحكم أفضل في اللحام والوصلات المثبتة بالبراغي

غالبًا ما تشمل مكونات جسور السكك الحديدية وصلات ملحومة، ووصلات ربط بالبراغي، وحواجز داخلية، وعقد الجمالونات، وصفائح وصل، ومقويات، وتفاصيل متعلقة بالمساند. يمكننا المساعدة في التحقق من تفاصيل اللحام، وتخطيط فتحات البراغي، وتجهيز الأخاديد، وصفائح الوصل، وعلامات التجميع قبل الإنتاج والشحن.

2.4 حماية مضادة للتآكل للخدمة الخارجية طويلة الأمد

تتعرض مكونات جسور السكك الحديدية للمطر، والرطوبة، وتغيرات درجات الحرارة، والغبار الصناعي، والهواء الساحلي في بعض المناطق، والظروف الخارجية طويلة الأمد. يمكن أن تشمل المعالجة السطحية السفع، وطبقة أساس غنية بالزنك، وأنظمة طلاء إيبوكسي، وطبقة نهائية من البولي يوريثان، والطلاء المعدني، أو الجلفنة بالغمس الساخن حيثما ينطبق ذلك.

2.5 وضع علامات وتعبئة واضحة للتجميع في الموقع

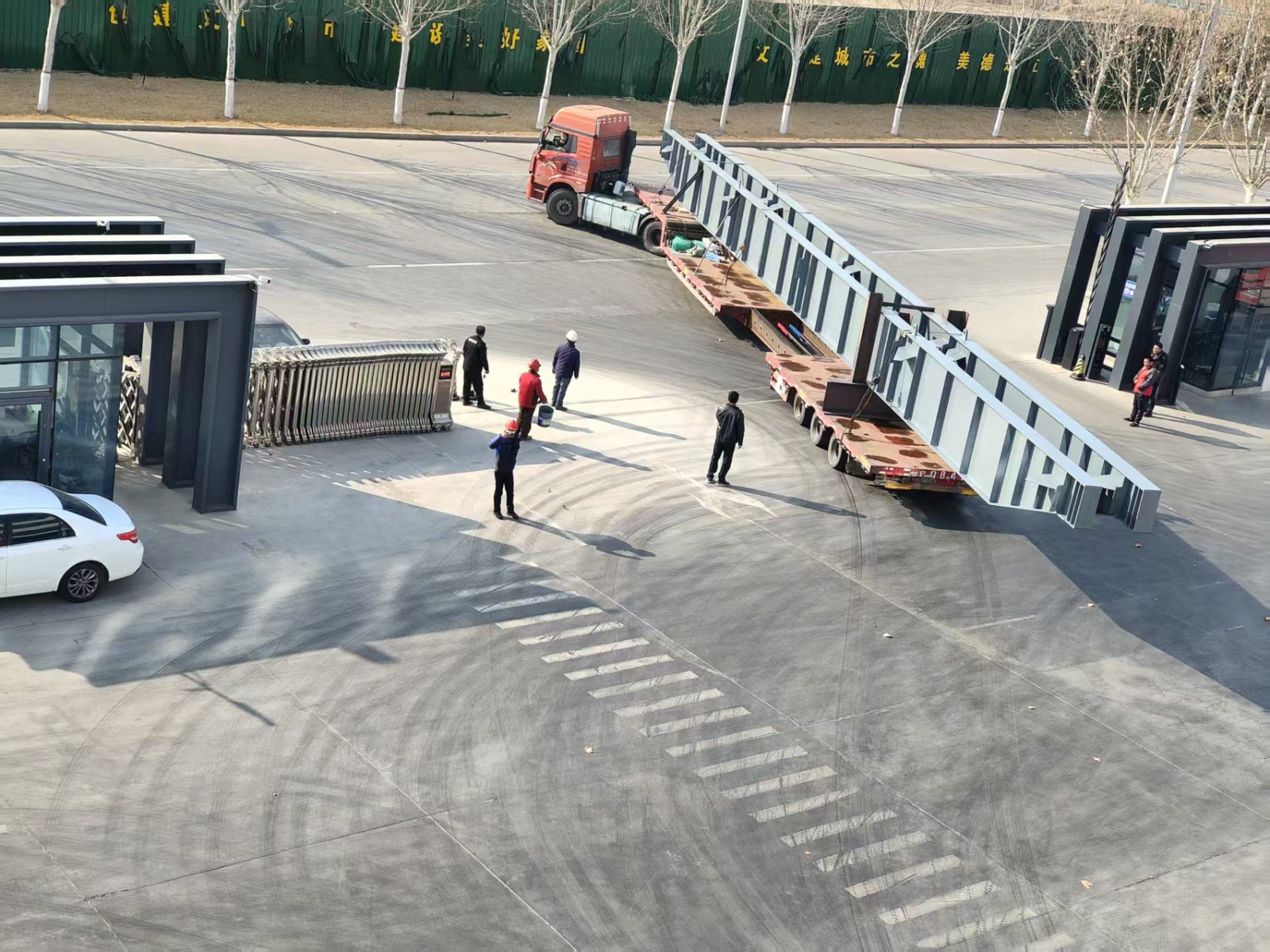

تشمل مشاريع جسور السكك الحديدية عادةً العديد من الأجزاء المتشابهة ولكن غير القابلة للتبادل. تساعد علامات المكونات الواضحة، وتخطيط الحزم، وقوائم التعبئة، وتنسيق نقاط الرفع، وتسلسل التحميل على تقليل الارتباك في الموقع وتجنب التأخير أثناء التجميع.

3. الحلول التقنية الشائعة

3.1 مكونات جوائز الصفائح للسكك الحديدية

تُستخدم جوائز الصفائح على نطاق واسع في هياكل جسور السكك الحديدية. يمكننا المساعدة في تصنيع صفائح الجسد، وصفائح الأجنحة، والمقويات، ومناطق مقويات المساند، وصفائح الربط، وصفائح الوصل، ومكونات الجوائز ذات الصلة وفقًا لرسومات المشروع.

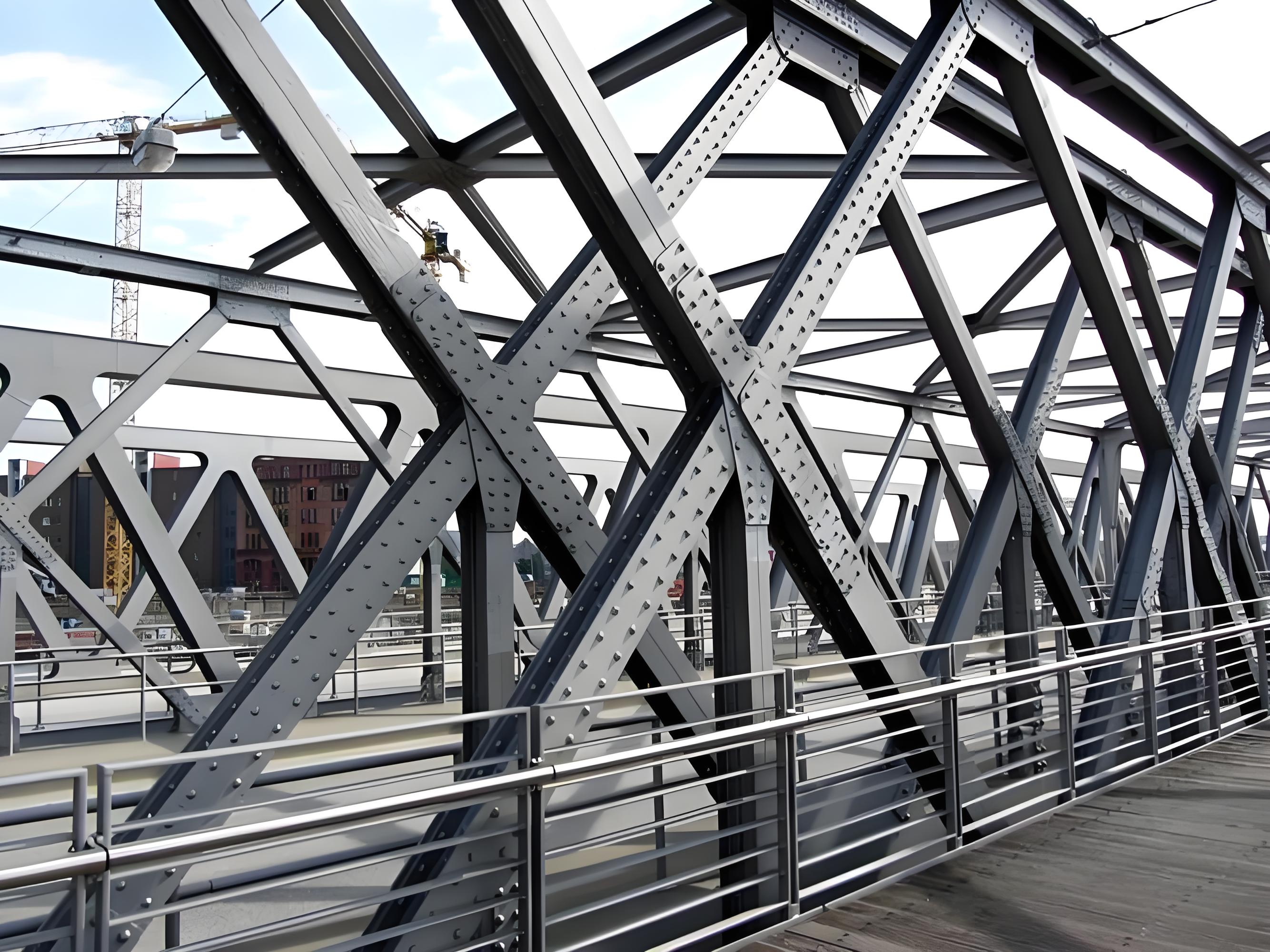

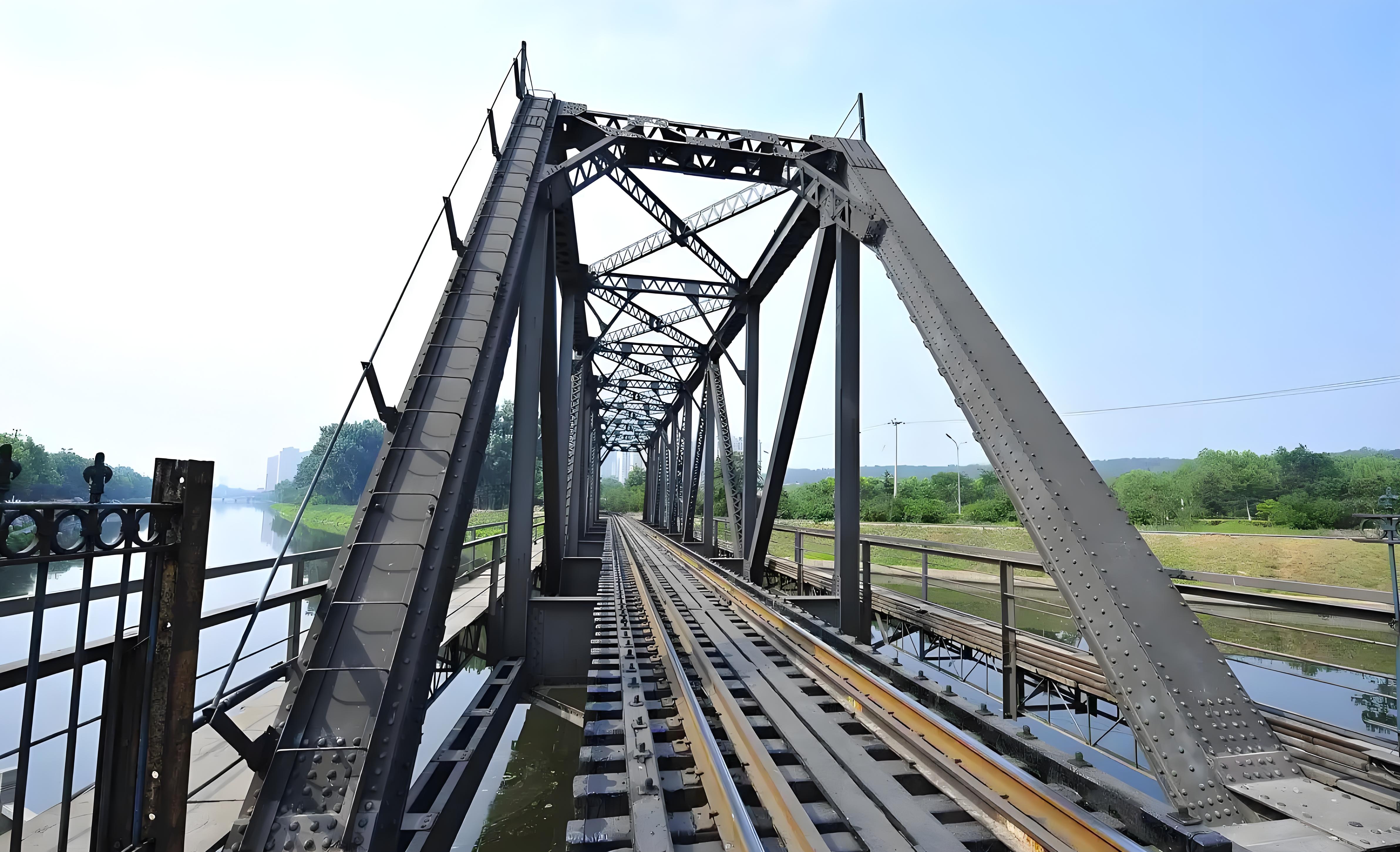

3.2 مكونات جسور الجمالونات للسكك الحديدية

تتطلب جسور الجمالونات للسكك الحديدية دقة في هندسة العقد وتطابق الأعضاء. يمكننا المساعدة في تصنيع الأوتار العلوية، والأوتار السفلية، والأعضاء الرأسية، والأعضاء القطرية، وصفائح الوصل، والروابط المتقاطعة، وصفائح الربط، ومكونات الوصل وفقًا لرسومات الجسر.

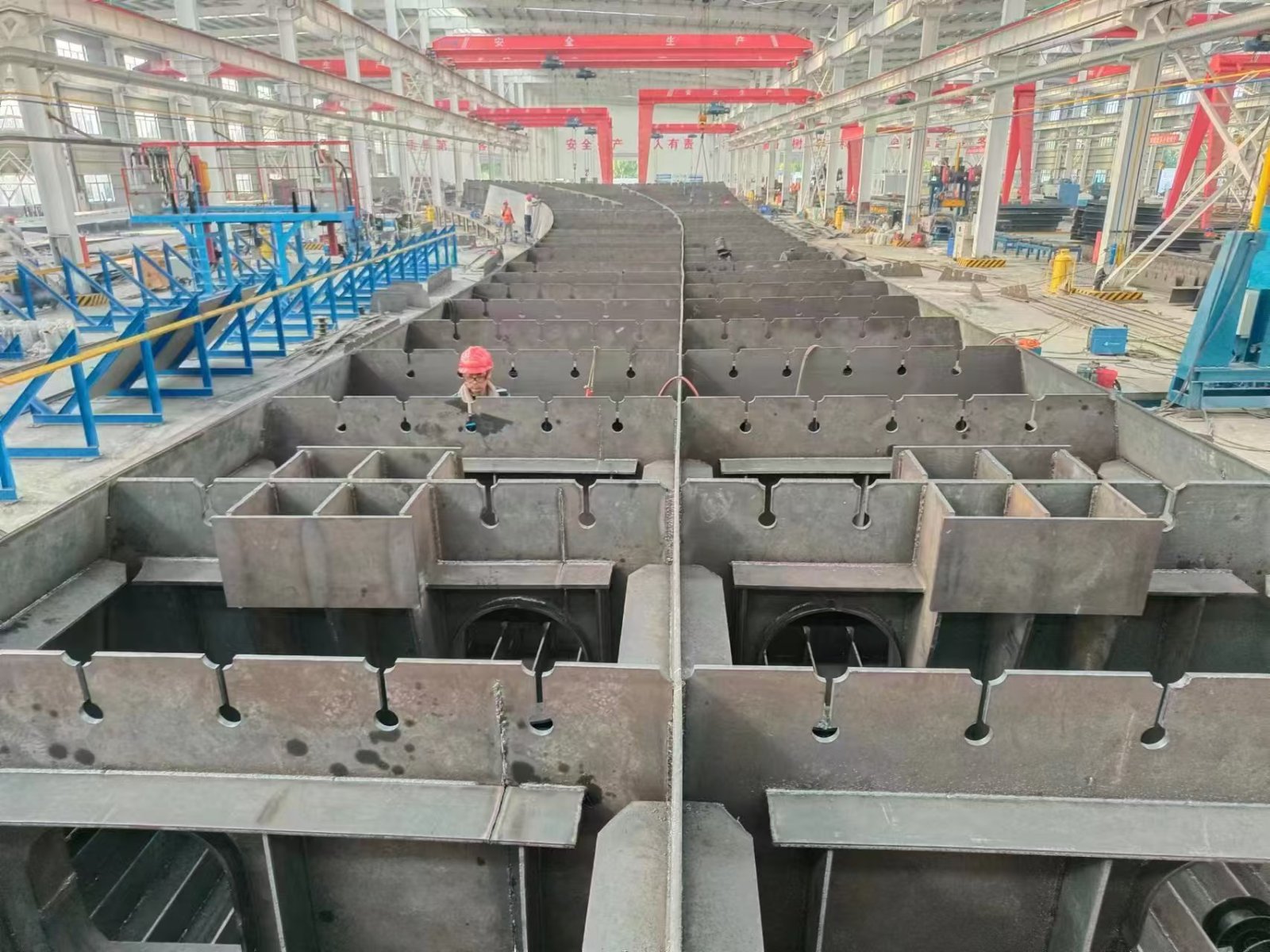

3.3 مكونات الجوائز الصندوقية للسكك الحديدية

يمكن استخدام مكونات الجوائز الصندوقية عندما تكون هناك حاجة إلى صلابة التواء، أو دعم سطح أوسع، أو هندسة خاصة للجسر. يجب أن يتحكم التصنيع في قطع الصفائح، والحواجز الداخلية، وتخطيط المقويات، وتشوهات اللحام، وتسلسل التجميع، والتفاوتات البعدية.

3.4 نظام العوارض العرضية وعوارض الأرضية والحواجز الداخلية

تساعد العوارض العرضية، وعوارض الأرضية، والحواجز الداخلية على ربط الأعضاء الرئيسية وتحسين التناسق الإنشائي. تتطلب هذه المكونات دقة موضع الفتحة، والمحاذاة الصحيحة للصفائح، والتحكم في اللحام، وعلامات تركيب واضحة.

3.5 المقويات وصفائح الوصل ومكونات الربط

تشمل الأعمال الفولاذية لجسور السكك الحديدية العديد من المكونات الصغيرة ولكن الحرجة، مثل المقويات، وصفائح الوصل، وصفائح الربط، وصفائح المساند، وصفائح التدعيم، وموصلات الزوايا، والأجزاء المتعلقة بالمراسي. قد يؤدي فقدان المكونات الصغيرة أو عدم دقتها إلى تأخير عملية التجميع بالكامل في الموقع.

3.6 مكونات دعم ممرات الصيانة والدرابزين الواقي

قد تتطلب جسور السكك الحديدية ممرات صيانة، ومنصات فحص، ودعامات درابزين يدوي، ودعامات درابزين واقٍ، ودعامات تصريف، ومكونات وصول خدمية. يجب تنسيق هذه الأجزاء مع الهيكل الرئيسي للجسر، ومسار الفحص، وتسلسل التركيب.

3.7 الجسور المؤقتة للسكك الحديدية والمكونات الفولاذية المعيارية

غالبًا ما تتطلب مشاريع الجسور المؤقتة للسكك الحديدية والبنية التحتية المعيارية للسكك الحديدية تصنيعًا أسرع، وأعضاء قابلة للتكرار، ووصلات براغٍ واضحة، ومنطق تجميع عملي. يمكننا المساعدة في تصنيع الأعضاء الفولاذية المعيارية، وألواح الجمالونات، والإطارات العرضية، وصفائح الوصل، ومكونات الدعم وفقًا للرسومات.

3.8 حل مقاومة التآكل لجسور السكك الحديدية

بالنسبة للمكونات الفولاذية لجسور السكك الحديدية، يجب تأكيد تخطيط مقاومة التآكل قبل التسعير والتصنيع. قد تشمل الخيارات السفع، وطبقة أساس في الورشة، وطبقة أساس غنية بالزنك، وطبقة إيبوكسي متوسطة، وطبقة نهائية من البولي يوريثان، والجلفنة بالغمس الساخن للمكونات المناسبة، أو أنظمة طلاء أخرى محددة للمشروع.

4. معايير المنتج والأكواد المرجعية

يجب تأكيد المعيار النهائي للتصميم والتصنيع وفقًا لبلد الوجهة، ومتطلبات هيئة السكك الحديدية، ونوع الجسر، ورسومات المشروع، ومواصفات المالك، ومتطلبات الفحص، وعملية الاعتماد المحلية. ولأغراض التواصل الفني، واختيار المواد، والتصنيع، واللحام، والمعالجة السطحية، وضبط الجودة، تُستخدم المعايير التالية بشكل شائع كمراجع.

4.1 مراجع تصميم وهندسة جسور السكك الحديدية

تصف AREMA دليلها لهندسة السكك الحديدية بأنه منشور سنوي يضم أكثر من 5,000 صفحة من المواد المرجعية في هندسة السكك الحديدية والممارسات الموصى بها للهندسة والتصميم والإنشاءات والمنشآت الثابتة؛ كما تغطي إرشادات AREMA / NSBA أيضًا قضايا قابلية التنفيذ والتصنيع الخاصة بجسور السكك الحديدية الفولاذية. وتُعد مواصفات AASHTO LRFD مخصصة لتصميم الجسور وتقييمها وإعادة تأهيلها باستخدام منهجية LRFD.

4.2 مراجع التصنيع واللحام

تذكر AWS أن AASHTO/AWS D1.5M/D1.5:2025 يوفر متطلبات اللحام للجسور المصنوعة من الفولاذ الإنشائي الكربوني وسبائك الفولاذ المنخفضة، ويتوافق مع معايير AASHTO وAREMA. بالنسبة لمكونات جسور السكك الحديدية، يجب تأكيد إجراءات اللحام، وطريقة الفحص، والتفاوتات البعدية، ودقة فتحات البراغي، والتفاصيل الحساسة للتعب، وقابلية تتبع المواد قبل الإنتاج.

4.3 خيارات المواد الشائعة

4.4 مراجع المعالجة السطحية ومقاومة التآكل

تتعرض مكونات الجسر لظروف خارجية طويلة الأمد، لذلك يجب تأكيد نظام الطلاء قبل التصنيع، بما في ذلك درجة السفع، ونوع طبقة الأساس، والطبقة المتوسطة، والطبقة النهائية، وسماكة الغشاء الجاف، ومعالجة الحواف، وطريقة الإصلاح، وسجلات الفحص، وخطة الصيانة. الأكواد الأوروبية هي معايير أوروبية توفر نهجًا مشتركًا للتصميم الإنشائي والجيوتقني للمباني والبنية التحتية.

4.5 تنسيق جودة مكونات جسور السكك الحديدية

بالنسبة لمشاريع جسور السكك الحديدية، يجب تنسيق توريد المكونات الفولاذية مع رسومات تصميم السكك الحديدية، ومتطلبات محاذاة السكة، وخطة التجميع في الموقع، وخطة الرفع، وخطة الفحص، وقيود النقل، ومتطلبات هيئة السكك الحديدية. يمكننا دعم التصنيع والتنسيق الفني وفقًا لمستندات المشروع، بينما يجب أن يتم تأكيد التصميم النهائي للجسر، والشهادات، والموافقة من قبل مهندس المشروع والجهة المحلية المختصة.

5. الدعم الفني الذي يمكننا تقديمه

قبل بدء الإنتاج، يمكننا مساعدتك في مراجعة التفاصيل الفنية التي تحدد ما إذا كانت المكونات الفولاذية لجسور السكك الحديدية ستكون سهلة التصنيع، والفحص، والنقل، والتجميع، والصيانة.

يمكننا المساعدة في التحقق مما يلي:

نوع جسر السكك الحديدية ونطاق المكونات
بلد المشروع أو موقع التركيب
رسومات جسور السكك الحديدية، ورسومات الورشة، وBOQ، أو المواصفات الفنية
درجة الفولاذ، وشهادة المواد، ومتطلبات التتبع
نوع الجائز، ونوع الجمالون، والبحر، وطول المكون، وقيود النقل
معلومات محاذاة السكة وواجهات مكونات الجسر إذا كانت متاحة
تفاصيل اللحام، ومتطلبات WPS، ومتطلبات الفحص
متطلبات وصلات البراغي، وصفائح الربط، ودقة الفتحات
التفاوتات البعدية، والتحدب، والاستقامة، ومتطلبات التجميع التجريبي
المعالجة السطحية، ودرجة السفع، ونظام الطلاء، ومتطلبات DFT
وضع علامات المكونات، ونقاط الرفع، وطريقة التعبئة، وتسلسل التحميل
تسلسل التركيب، والربط بالبراغي في الموقع، واللحام في الموقع، وتنسيق الدعامات المؤقتة
المستندات المطلوبة، وسجلات الفحص، وقوائم التعبئة

إذا كانت لديك بالفعل رسومات لجسر سكك حديدية أو قائمة للهياكل الفولاذية، يمكننا المساعدة في مراجعتها من منظور التصنيع، والتعبئة، والشحن، والتركيب. وإذا كانت لديك فقط قائمة أولية بالمكونات، يمكننا مساعدتك في تحديد ما لا يزال بحاجة إلى التأكيد قبل التسعير.

فريقنا الهندسي

يضم فريقنا مهندسي هياكل فولاذية، ومنسقي تصنيع، ومديري إنتاج، ومفتشي جودة، وموظفي خدمات التصدير. بالنسبة لمشاريع مكونات جسور السكك الحديدية، يمكن لكوادرنا الهندسية العليا المساعدة في مراجعة النقاط الرئيسية مثل نطاق المكونات، وسماكة الصفائح، وتفاصيل الجوائز، وتفاصيل أعضاء الجمالونات، ومتطلبات اللحام، وتخطيط فتحات البراغي، وترتيب المقويات، والتفاوتات البعدية، والمعالجة السطحية، وطريقة التعبئة، وتسلسل التركيب.

أثناء الإنتاج والتركيب، يمكننا الاستمرار في تقديم دعم التواصل الخاص بالمشروع. إذا كانت لدى فريقك أسئلة حول الرسومات، أو علامات المكونات، أو وصلات البراغي، أو صفائح الربط، أو صفائح الوصل، أو قوائم التعبئة، أو مستندات الطلاء، أو سجلات الفحص، أو ترتيب التركيب، يمكننا المساعدة في الرد والتنسيق بأسرع وقت ممكن.

بالنسبة لمشاريع البنية التحتية للسكك الحديدية في الخارج، يجب ألا يترك فارق التوقيت سؤالًا فنيًا مهمًا دون حل لفترة طويلة. يمكننا دعم التواصل عبر مناطق زمنية مختلفة ومساعدة فريقك على الاستمرار عندما تكون هناك حاجة إلى توضيح عاجل.
